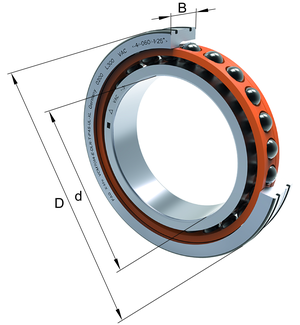

Высокоскоростные шпиндельные подшипники VCM70..-EDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 25°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами
| d | 55 mm | Диаметр отверстия |
| D | 90 mm | Наружный диаметр |
| B | 18 mm | Ширина |
| Cr | 44.500 N | Динамическая грузоподъемность, радиальная |
| C0r | 14.000 N | Статическая грузоподъемность, радиальная |
| Cur | 720 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 27.600 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 41.400 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 0,36 kg | Вес |
| da | 62 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 83 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 1 mm | Макс. радиус галтели |
| ra1 max | 0,6 mm | Макс. радиус галтели |
| BN | 2,8 mm | Расстояние, кольцевые канавки |
| BN1 | 2,8 mm | Расстояние, кольцевые канавки |
| SN | 10,15 mm | Расстояние до смазочного отверстия |
| SB | 1,4 mm | Ширина смазочной канавки |
| a | 25,9 mm | Расстояние до вершины конуса давления |
| rmin | 1,1 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| ? | 25 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 105 N | Сила предварительного натяга, легк. |
| FV M | 275 N | Сила предварительного натяга, средн. |
| FV H | 572 N | Сила предварительного натяга, тяж. |
| KaE L | 301 N | Усилие отрыва, легк. |
| KaE M | 794 N | Усилие отрыва, средн. |
| KaE H | 1.671 N | Усилие отрыва, тяж. |
| ca L | 109 N/µm | Осевая жесткость, легк. |
| ca M | 153 N/µm | Осевая жесткость, средн. |
| ca H | 200 N/µm | Осевая жесткость, тяж. |
| Contact angle | E | Угол контакта 25° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
VCM7011-EDLR-T-P4S-UL-XL можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Высокоскоростной шпиндельный подшипник VCM7011-EDLR-T-P4S-UL-XL отличается прочностью, и мы поможем с информацией по его применению. Продукция FAG пользуется спросом и обычно есть на складе. FAG производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
