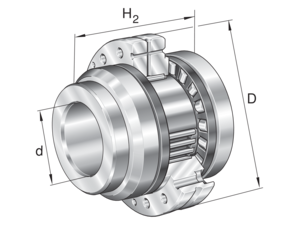

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 15 mm | Диаметр отверстия |
| D | 60 mm | Наружный диаметр |
| H | 53 mm | Высота |
| Ca | 24.900 N | Динамическая грузоподъемность, осевая |
| C0a | 53.000 N | Статическая грузоподъемность, осевая |
| Cr | 13.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 17.500 N | Статическая грузоподъемность, радиальная |
| Cua | 7.500 N | Предел усталостной нагрузки, осевой |
| Cur | 2.650 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 8.500 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 2.200 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 0,35 Nm | Момент трения подшипника |
| ?m | 405,6 g | Вес |
| Da max | 36 mm | Макс. диаметр заплечика корпуса |
| da min | 22 mm | Мин. диаметр заплечика вала |
| t1 | 0,1 mm | Позиционный допуск отверстий в корпусе |
| H1 | 39 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 14 mm | Ширина наружного кольца |
| C1 | 8 mm | Расстояние до смазочного отверстия |
| D1 | 35 mm | Диаметр бортика тугого кольца |
| D2 | 24 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 34 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 7,5 mm | Ширина внутреннего кольца |
| B1 | 20,5 mm | Ширина ступенчатого тугого кольца |
| B2 | 11 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 3,2 mm | Диаметр смазочного отверстия |
| J | 46 mm | Делительный диаметр (отверстия) |
| n | 6 | Number of screwing holes |
| n x t | 60 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 1.400 N/µm | Жесткость, осевая |
| ckL | 110 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 0,274 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA15/33 | Шлицевая гайка 1 |
| axial | AM15 | Стопорная гайка 2 |
| MA | 10 Nm | Момент затяжки (гайка) |
| 6.506 N | Сила предварительного натяга, осевая | |
| 24X35X7 | Манжетное уплотнение | |
| M6 | Размер винта | |
| na | 6 | Количество винтов |
| na x ta | 60 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
Ищете ZARF1560-L-TV по выгодной цене? В нашем магазине можно купить подшипники напрямую от заводов-производителей, без посредников. А если у вас уже есть КП на закупку, мы сделаем для вас предложение с лучшей ценой.
В интернет-магазине ПК Партнер вы найдете выгодные условия доставки и оплаты. Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами ZARF1560-L-TV отличается прочностью, и мы поможем уточнить детали его технических параметров. Подшипники INA популярны и обычно доступны на складе. INA известен производством надежных подшипников с гарантией.
Ознакомьтесь с условиями оплаты и доставки на странице «Оплата и доставка» или закажите обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня, проконсультируют и помогут оформить заказ.
