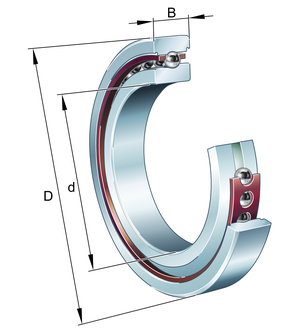

Шпиндельный подшипник HS70..-E, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 25°, суженные поля допусков
| d | 45 mm | Диаметр отверстия |
| D | 75 mm | Наружный диаметр |
| B | 16 mm | Ширина |
| Cr | 11.600 N | Динамическая грузоподъемность, радиальная |
| C0r | 7.100 N | Статическая грузоподъемность, радиальная |
| Cur | 750 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 24.000 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 36.000 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 0,249 kg | Вес |
| da | 51 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 69 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 1 mm | Макс. радиус галтели |
| ra1 max | 0,3 mm | Макс. радиус галтели |
| Etk min | 56,7 mm | Мин. диаметр окружности впрыскивания |
| Etk max | 58,2 mm | Макс. диаметр окружности впрыскивания |
| Etk1 min | 54,6 mm | Мин. диаметр окружности впрыскивания |
| Etk1 max | 58,2 mm | Макс. диаметр окружности впрыскивания |
| a | 22 mm | Расстояние до вершины конуса давления |
| rmin | 1 mm | Мин. размер монтажной фаски |
| r1 min | 1 mm | Мин. размер монтажной фаски |
| ? | 25 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 70 N | Сила предварительного натяга, легк. |
| FV M | 210 N | Сила предварительного натяга, средн. |
| FV H | 421 N | Сила предварительного натяга, тяж. |
| KaE L | 203 N | Усилие отрыва, легк. |
| KaE M | 621 N | Усилие отрыва, средн. |
| KaE H | 1.269 N | Усилие отрыва, тяж. |
| ca L | 85,4 N/µm | Осевая жесткость, легк. |
| ca M | 128 N/µm | Осевая жесткость, средн. |
| ca H | 167 N/µm | Осевая жесткость, тяж. |
| Contact angle | E | Угол контакта 25° |
| Sealing | Without | без |
| Outer shape | Standard | Стандарт |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
Хотите приобрести HS7009-E-T-P4S-UL по выгодной цене? В нашем магазине это возможно, ведь мы работаем напрямую с производителями. Если у вас есть КП на такие подшипники, мы можем предложить более выгодный вариант.
Интернет-магазин ПК Партнер предлагает удобные условия доставки и оплаты. Высокоскоростной шпиндельный подшипник HS7009-E-T-P4S-UL обеспечивает стабильную работу, и мы готовы ответить на вопросы о его параметрах. Подшипники FAG всегда востребованы и, как правило, есть в наличии. FAG изготавливает долговечные подшипники с гарантией качества.
Узнайте все о доставке и оплате на странице «Оплата и доставка» или запросите обратный звонок. Сотрудники ПК Партнер оперативно свяжутся с вами и помогут оформить заказ.
