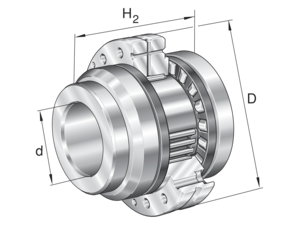

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 50 mm | Диаметр отверстия |
| D | 140 mm | Наружный диаметр |
| H | 103 mm | Высота |
| Ca | 172.000 N | Динамическая грузоподъемность, осевая |
| C0a | 480.000 N | Статическая грузоподъемность, осевая |
| Cr | 46.500 N | Динамическая грузоподъемность, радиальная |
| C0r | 103.000 N | Статическая грузоподъемность, радиальная |
| Cua | 44.500 N | Предел усталостной нагрузки, осевой |
| Cur | 12.700 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 3.100 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 1.100 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 3,8 Nm | Момент трения подшипника |
| ?m | 4,245 kg | Вес |
| Da max | 96 mm | Макс. диаметр заплечика корпуса |
| da min | 73 mm | Мин. диаметр заплечика вала |
| t1 | 0,2 mm | Позиционный допуск отверстий в корпусе |
| H1 | 72 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 22,5 mm | Ширина наружного кольца |
| C1 | 12,5 mm | Расстояние до смазочного отверстия |
| D1 | 95 mm | Диаметр бортика тугого кольца |
| D2 | 75 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 93 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 17,5 mm | Ширина внутреннего кольца |
| B1 | 38,5 mm | Ширина ступенчатого тугого кольца |
| B2 | 18 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 6 mm | Диаметр смазочного отверстия |
| J | 113 mm | Делительный диаметр (отверстия) |
| n | 12 | Number of screwing holes |
| n x t | 30 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 4.600 N/µm | Жесткость, осевая |
| ckL | 2.900 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 35,3 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA50/92 | Шлицевая гайка 1 |
| axial | AM50 | Стопорная гайка 2 |
| MA | 180 Nm | Момент затяжки (гайка) |
| 36.224 N | Сила предварительного натяга, осевая | |
| 75X95X10 | Манжетное уплотнение | |
| M10 | Размер винта | |
| na | 12 | Количество винтов |
| na x ta | 30 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
ZARF50140-L-TV можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами ZARF50140-L-TV отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
