Высокоскоростные шпиндельные подшипники VCM70..-CDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 17°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами

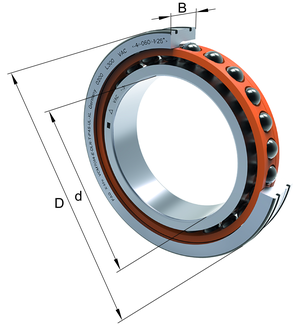

| d | 105 mm | Диаметр отверстия |
| D | 160 mm | Наружный диаметр |
| B | 26 mm | Ширина |
| Cr | 128.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 53.000 N | Статическая грузоподъемность, радиальная |
| Cur | 2.350 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 15.900 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 23.400 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 1,5 kg | Вес |
| da | 116 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 150 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 2 mm | Макс. радиус галтели |
| ra1 max | 1 mm | Макс. радиус галтели |
| BN | 4,2 mm | Расстояние, кольцевые канавки |
| BN1 | 4,2 mm | Расстояние, кольцевые канавки |
| SN | 15,5 mm | Расстояние до смазочного отверстия |
| SB | 2,2 mm | Ширина смазочной канавки |
| a | 33,3 mm | Расстояние до вершины конуса давления |
| rmin | 2 mm | Мин. размер монтажной фаски |
| r1 min | 1 mm | Мин. размер монтажной фаски |
| ? | 17 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 264 N | Сила предварительного натяга, легк. |
| FV M | 697 N | Сила предварительного натяга, средн. |
| FV H | 1.465 N | Сила предварительного натяга, тяж. |
| KaE L | 770 N | Усилие отрыва, легк. |
| KaE M | 2.090 N | Усилие отрыва, средн. |
| KaE H | 4.537 N | Усилие отрыва, тяж. |
| ca L | 112 N/µm | Осевая жесткость, легк. |
| ca M | 163 N/µm | Осевая жесткость, средн. |
| ca H | 220 N/µm | Осевая жесткость, тяж. |
| Contact angle | C(17°) | Contact angle 17° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 до DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | L |
Характеристики
VCM7021-CDLR-T-P4S-UL-XL вы можете заказать у нас по цене завода. Мы сотрудничаем с производителями напрямую, без посредников, что позволяет предложить честные и выгодные условия. Если у вас уже есть коммерческое предложение, отправьте его нам — мы пересчитаем условия и предложим лучшие.
В интернет-магазине ПК Партнер вы найдете оптимальные условия доставки и оплаты. Высокоскоростной шпиндельный подшипник VCM7021-CDLR-T-P4S-UL-XL характеризуется высоким качеством, и мы поможем с информацией о его параметрах. Продукция FAG пользуется спросом и, как правило, есть на складе. FAG производит надежные подшипники с гарантией качества.
Ознакомьтесь с условиями доставки и оплаты на странице «Оплата и доставка» или закажите обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение рабочего дня и помогут с заказом.
