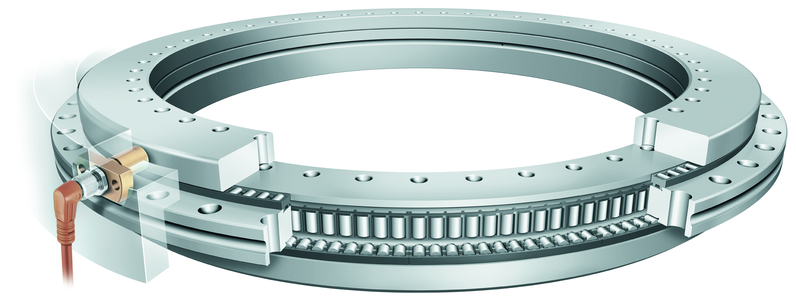

Упорно-радиальный роликоподшипник YRTSM200
- Производитель
- INA
- Страна производитель
- Германия
- Тип подшипника
- Упорно-радиальный роликоподшипник
- Модель
- Упорно-радиальный роликоподшипник YRTSM200
Комбинированный упорный/радиальный подшипник, двустороннего действия, с фланцем, для повышенных частот вращения, со встроенной системой измерения угла поворота
| d | 200 mm | Диаметр отверстия |
| 0 mm | Диаметр отверстия, верхнее отклонение | |
| -0,015 mm | Диаметр отверстия, нижнее отклонение | |
| D | 300 mm | Наружный диаметр |
| 0 mm | Наружный диаметр, верхнее отклонение | |
| -0,018 mm | Наружный диаметр, нижнее отклонение | |
| H | 45 mm | Высота |
| Cr | 94.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 226.000 N | Статическая грузоподъемность, радиальная |
| Ca | 155.000 N | Динамическая грузоподъемность, осевая |
| C0a | 840.000 N | Статическая грузоподъемность, осевая |
| nG | 1.160 1/min | Предельная частота вращения |
| ?m | 8,8 kg | Вес |
| J | 215 mm | Делительный диаметр расположения крепежных отверстий, внутреннее кольцо |
| J1 | 285 mm | Делительный диаметр расположения крепежных отверстий, наружное кольцо |
| d1 | 7 mm | Диаметр крепежных отверстий, внутреннее кольцо |
| d2 | 11 mm | Диаметр цековок крепежных отверстий |
| a | 6,2 mm | Глубина цековок крепежных отверстий |
| 46 | Количество крепежных отверстий внутреннего кольца | |
| d3 | 7 mm | Диаметр крепежных отверстий, наружное кольцо |
| 45 | Количество крепежных отверстий наружного кольца | |
| n | 48 | Шаг, количество отверстий |
| t | 7,5 ° | Угловой шаг |
| G | M8 | Отжимная резьба |
| 3 | Количество резьбовых отверстий | |
| MA | 14 Nm | Момент затяжки винтов |
| 2 | Количество стопорных винтов | |
| t1 | 4 µm | Измерено на смонтированном в идеальную прилегающую конструкцию подшипнике |
| H1 | 30 mm | Высота опорной поверхности наружного кольца |
| 0,04 mm | Высота опорной поверхности H1, верхнее отклонение | |
| -0,06 mm | Высота опорной поверхности H1, нижнее отклонение | |
| H2 | 15 mm | Высота опорной поверхности наружного кольца |
| HM | 10 mm | Высота тугого кольца |
| D1 max | 274,4 mm | Макс. диаметр бортика внутреннего кольца |
| DM | 271,12 mm | Диаметр магнитной линейки на тугом кольце |
| C | 15 mm | Ширина наружного кольца |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 4.000 N/µm | Осевая жесткость подшипниковой опоры |
| crL | 1.200 N/µm | Радиальная жесткость подшипниковой опоры |
| ckL | 29.000 Nm/mrad | Жесткость подшипниковой опоры по опрокидывающему моменту |
| caL | 13.600 N/µm | Жесткость комплекта тел качения, осевая |
| crL | 3.900 N/µm | Жесткость комплекта тел качения, радиальная |
| ckL | 101.000 Nm/mrad | Жесткость комплекта тел качения по опрокидывающему моменту |
| Mm | 435 kg*cm2 | Момент инерции масс вращающегося наружного кольца |
| Mm | 667 kg*cm2 | Момент инерции масс вращающегося внутреннего кольца |
Характеристики
YRTSM200 можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Упорно-радиальный роликоподшипник YRTSM200 отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
