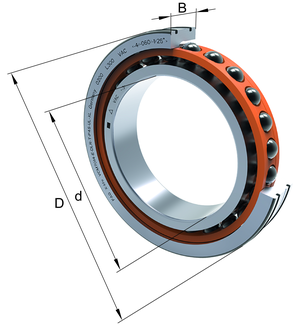

Высокоскоростные шпиндельные подшипники VCM70..-CDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 17°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами
| d | 70 mm | Диаметр отверстия |
| D | 110 mm | Наружный диаметр |
| B | 20 mm | Ширина |
| Cr | 66.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 22.100 N | Статическая грузоподъемность, радиальная |
| Cur | 1.130 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 23.400 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 36.700 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 0,567 kg | Вес |
| da | 77 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 102 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 1 mm | Макс. радиус галтели |
| ra1 max | 0,6 mm | Макс. радиус галтели |
| BN | 3 mm | Расстояние, кольцевые канавки |
| BN1 | 3 mm | Расстояние, кольцевые канавки |
| SN | 11,6 mm | Расстояние до смазочного отверстия |
| SB | 1,4 mm | Ширина смазочной канавки |
| a | 23,8 mm | Расстояние до вершины конуса давления |
| rmin | 1,1 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| ? | 17 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 110 N | Сила предварительного натяга, легк. |
| FV M | 289 N | Сила предварительного натяга, средн. |
| FV H | 605 N | Сила предварительного натяга, тяж. |
| KaE L | 318 N | Усилие отрыва, легк. |
| KaE M | 855 N | Усилие отрыва, средн. |
| KaE H | 1.839 N | Усилие отрыва, тяж. |
| ca L | 67 N/µm | Осевая жесткость, легк. |
| ca M | 96 N/µm | Осевая жесткость, средн. |
| ca H | 129 N/µm | Осевая жесткость, тяж. |
| Contact angle | C(17°) | Contact angle 17° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
Приобретайте VCM7014-CDLR-T-P4S-UL-XL у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Высокоскоростной шпиндельный подшипник VCM7014-CDLR-T-P4S-UL-XL характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники FAG всегда популярны и, как правило, есть в наличии. FAG изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
