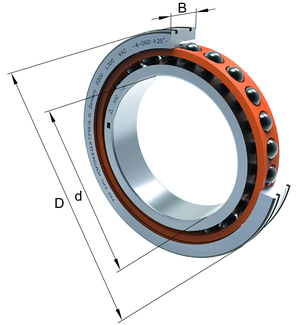

Высокоскоростные шпиндельные подшипники VCM70..-EDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 25°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами
| d | 90 mm | Диаметр отверстия |
| D | 140 mm | Наружный диаметр |
| B | 24 mm | Ширина |
| Cr | 90.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 35.000 N | Статическая грузоподъемность, радиальная |
| Cur | 1.670 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 17.400 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 26.100 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 1,1 kg | Вес |
| da | 100 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 131 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 1,5 mm | Макс. радиус галтели |
| ra1 max | 0,6 mm | Макс. радиус галтели |
| BN | 4 mm | Расстояние, кольцевые канавки |
| BN1 | 4 mm | Расстояние, кольцевые канавки |
| SN | 14,5 mm | Расстояние до смазочного отверстия |
| SB | 2,2 mm | Ширина смазочной канавки |
| a | 38,8 mm | Расстояние до вершины конуса давления |
| rmin | 1,5 mm | Мин. размер монтажной фаски |
| r1 min | 1 mm | Мин. размер монтажной фаски |
| ? | 25 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 265 N | Сила предварительного натяга, легк. |
| FV M | 693 N | Сила предварительного натяга, средн. |
| FV H | 1.443 N | Сила предварительного натяга, тяж. |
| KaE L | 759 N | Усилие отрыва, легк. |
| KaE M | 2.012 N | Усилие отрыва, средн. |
| KaE H | 4.250 N | Усилие отрыва, тяж. |
| ca L | 183 N/µm | Осевая жесткость, легк. |
| ca M | 258 N/µm | Осевая жесткость, средн. |
| ca H | 338 N/µm | Осевая жесткость, тяж. |
| Contact angle | E | Угол контакта 25° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
Хотите приобрести VCM7018-EDLR-T-P4S-UL-XL по оптимальной цене? У нас это возможно: мы работаем напрямую с заводами-производителями. Если у вас есть существующее коммерческое предложение, мы можем предложить условия лучше, чем в нём.
Интернет-магазин ПК Партнер гарантирует удобную доставку и оплату. Высокоскоростной шпиндельный подшипник VCM7018-EDLR-T-P4S-UL-XL обеспечивает долговечность механизмов, и мы предоставим информацию по областям его применения. Продукция FAG пользуется спросом и, как правило, есть в наличии. FAG производит надежные подшипники с гарантией.
Подробности по доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Менеджеры ПК Партнер свяжутся с вами в рабочее время и ответят на вопросы.
