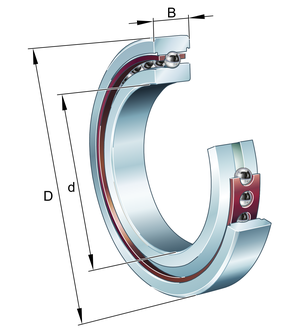

Шпиндельный подшипник HS70..-C, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 15°, суженные поля допусков
| d | 110 mm | Диаметр отверстия |
| D | 170 mm | Наружный диаметр |
| B | 28 mm | Ширина |
| Cr | 48.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 38.000 N | Статическая грузоподъемность, радиальная |
| Cur | 3.400 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 12.000 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 18.000 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 2,076 kg | Вес |
| da | 121 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 159 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 2 mm | Макс. радиус галтели |
| ra1 max | 1 mm | Макс. радиус галтели |
| Etk min | 133,3 mm | Мин. диаметр окружности впрыскивания |
| Etk max | 136,5 mm | Макс. диаметр окружности впрыскивания |
| Etk1 min | 129,2 mm | Мин. диаметр окружности впрыскивания |
| Etk1 max | 136,5 mm | Макс. диаметр окружности впрыскивания |
| a | 32,8 mm | Расстояние до вершины конуса давления |
| rmin | 2 mm | Мин. размер монтажной фаски |
| r1 min | 2 mm | Мин. размер монтажной фаски |
| ? | 15 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 168 N | Сила предварительного натяга, легк. |
| FV M | 503 N | Сила предварительного натяга, средн. |
| FV H | 1.005 N | Сила предварительного натяга, тяж. |
| KaE L | 499 N | Усилие отрыва, легк. |
| KaE M | 1.566 N | Усилие отрыва, средн. |
| KaE H | 3.257 N | Усилие отрыва, тяж. |
| ca L | 77,2 N/µm | Осевая жесткость, легк. |
| ca M | 121 N/µm | Осевая жесткость, средн. |
| ca H | 164 N/µm | Осевая жесткость, тяж. |
| Contact angle | C | Угол контакта 15° |
| Sealing | Without | без |
| Outer shape | Standard | Стандарт |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
HS7022-C-T-P4S-UL доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Высокоскоростной шпиндельный подшипник HS7022-C-T-P4S-UL отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники FAG востребованы и обычно есть на наших складах. FAG выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
