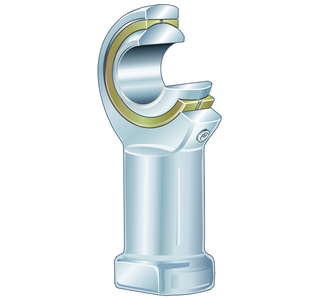

Шарнирная головка GIKLB22-PC
- Производитель
- INA
- Страна производитель
- Германия
- Тип подшипника
- Шарнирная головка
- Модель
- Шарнирная головка GIKLB22-PC
| d | 22 mm | Диаметр отверстия подшипника |
| D | 42 mm | Наружный диаметр подшипника |
| B | 28 mm | Ширина внутреннего кольца |
| Cr | 35.800 N | Динамическая грузоподъемность, радиальная |
| C0r | 48.800 N | Статическая грузоподъемность, радиальная |
| Gr | 0,004 - 0,059 mm | Радиальный зазор |
| ?m | 0,531 kg | Вес |
| dK | 38,1 mm | Диаметр сферы |
| d1 | 25,8 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 55 mm | Наружный диаметр проушины |
| d3 | M22x1,5 | Размер резьбы |
| d4 | 30 mm | Диаметр хвостовика |
| h1 | 84 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 20 mm | Ширина проушины шарнирной головки |
| ? | 15 ° | Угол опрокидывания |
| l3 | 33 mm | Длина резьбы, внутренняя резьба |
| l4 | 111,5 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 12 mm | Длина хвостовика шарнирной головки |
| l7 | 27 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 40 mm | Диаметр хвостовика, большой |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 32 mm | Размер под ключ |
| dOT | 0,021 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Grmax | 59 mm | Radial clearance, maximum |
| Grmin | 4 mm | Radial clearance, minimum |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 250 °C | Макс. рабочая температура |
| Sealing | Without | без |
| Radial internal clearance | CN (Group N) | Normal internal clearance |
Характеристики
GIKLB22-PC можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Шарнирная головка GIKLB22-PC отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
