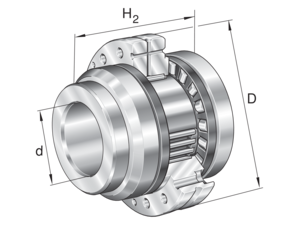

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 20 mm | Диаметр отверстия |
| D | 68 mm | Наружный диаметр |
| H | 60 mm | Высота |
| Ca | 33.500 N | Динамическая грузоподъемность, осевая |
| C0a | 76.000 N | Статическая грузоподъемность, осевая |
| Cr | 14.900 N | Динамическая грузоподъемность, радиальная |
| C0r | 22.400 N | Статическая грузоподъемность, радиальная |
| Cua | 6.400 N | Предел усталостной нагрузки, осевой |
| Cur | 3.400 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 7.000 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 2.000 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 0,5 Nm | Момент трения подшипника |
| ?m | 0,534 kg | Вес |
| Da max | 43 mm | Макс. диаметр заплечика корпуса |
| da min | 28 mm | Мин. диаметр заплечика вала |
| t1 | 0,1 mm | Позиционный допуск отверстий в корпусе |
| H1 | 43 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 14 mm | Ширина наружного кольца |
| C1 | 8 mm | Расстояние до смазочного отверстия |
| D1 | 42 mm | Диаметр бортика тугого кольца |
| D2 | 30 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 40 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 10 mm | Ширина внутреннего кольца |
| B1 | 24 mm | Ширина ступенчатого тугого кольца |
| B2 | 12 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 3,2 mm | Диаметр смазочного отверстия |
| J | 53 mm | Делительный диаметр (отверстия) |
| n | 8 | Number of screwing holes |
| n x t | 45 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 1.800 N/µm | Жесткость, осевая |
| ckL | 230 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 0,683 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA20/38 | Шлицевая гайка 1 |
| axial | AM20 | Стопорная гайка 2 |
| MA | 18 Nm | Момент затяжки (гайка) |
| 8.972 N | Сила предварительного натяга, осевая | |
| 30X42X7 | Манжетное уплотнение | |
| M6 | Размер винта | |
| na | 8 | Количество винтов |
| na x ta | 45 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
Приобретайте ZARF2068-L-TV у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами ZARF2068-L-TV характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники INA всегда популярны и, как правило, есть в наличии. INA изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
