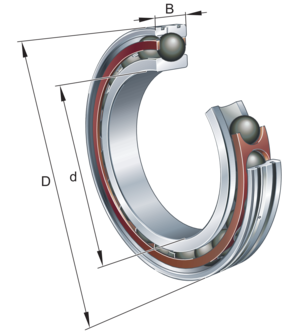

Высокоскоростные шпиндельные подшипники HC70..-EDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 25°, с керамическими шариками, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами
| d | 110 mm | Диаметр отверстия |
| D | 170 mm | Наружный диаметр |
| B | 28 mm | Ширина |
| Cr | 45.500 N | Динамическая грузоподъемность, радиальная |
| C0r | 34.000 N | Статическая грузоподъемность, радиальная |
| Cur | 2.330 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 13.000 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 20.000 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 2,02 kg | Вес |
| da | 121 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 159 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 2 mm | Макс. радиус галтели |
| ra1 max | 1 mm | Макс. радиус галтели |
| BN | 6 mm | Расстояние, кольцевые канавки |
| BN1 | 6 mm | Расстояние, кольцевые канавки |
| SN | 16,2 mm | Расстояние до смазочного отверстия |
| SB | 2,2 mm | Ширина смазочной канавки |
| a | 46,6 mm | Расстояние до вершины конуса давления |
| rmin | 2 mm | Мин. размер монтажной фаски |
| r1 min | 2 mm | Мин. размер монтажной фаски |
| ? | 25 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 187 N | Сила предварительного натяга, легк. |
| FV M | 561 N | Сила предварительного натяга, средн. |
| FV H | 1.121 N | Сила предварительного натяга, тяж. |
| KaE L | 535 N | Усилие отрыва, легк. |
| KaE M | 1.627 N | Усилие отрыва, средн. |
| KaE H | 3.299 N | Усилие отрыва, тяж. |
| ca L | 193 N/µm | Осевая жесткость, легк. |
| ca M | 284 N/µm | Осевая жесткость, средн. |
| ca H | 366 N/µm | Осевая жесткость, тяж. |
| Contact angle | E | Угол контакта 25° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 по DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | Предварительный натяг, легкий |
Характеристики
HC7022-EDLR-T-P4S-UL доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.
ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Высокоскоростной шпиндельный подшипник HC7022-EDLR-T-P4S-UL характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция FAG пользуется спросом и обычно доступна. FAG изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
