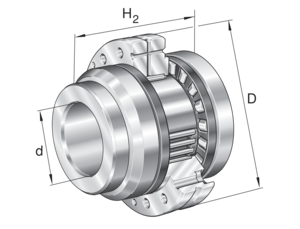

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 35 mm | Диаметр отверстия |
| D | 90 mm | Наружный диаметр |
| H | 70 mm | Высота |
| Ca | 56.000 N | Динамическая грузоподъемность, осевая |
| C0a | 148.000 N | Статическая грузоподъемность, осевая |
| Cr | 26.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 47.000 N | Статическая грузоподъемность, радиальная |
| Cua | 12.900 N | Предел усталостной нагрузки, осевой |
| Cur | 6.800 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 4.800 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 1.700 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 0,9 Nm | Момент трения подшипника |
| ?m | 1,134 kg | Вес |
| Da max | 61 mm | Макс. диаметр заплечика корпуса |
| da min | 43 mm | Мин. диаметр заплечика вала |
| t1 | 0,1 mm | Позиционный допуск отверстий в корпусе |
| H1 | 51 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 18 mm | Ширина наружного кольца |
| C1 | 10 mm | Расстояние до смазочного отверстия |
| D1 | 60 mm | Диаметр бортика тугого кольца |
| D2 | 45 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 58 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 11 mm | Ширина внутреннего кольца |
| B1 | 27 mm | Ширина ступенчатого тугого кольца |
| B2 | 13 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 3,2 mm | Диаметр смазочного отверстия |
| J | 73 mm | Делительный диаметр (отверстия) |
| n | 12 | Number of screwing holes |
| n x t | 30 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 2.600 N/µm | Жесткость, осевая |
| ckL | 740 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 3,21 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA35/58 | Шлицевая гайка 1 |
| axial | AM35/58 | Стопорная гайка 2 |
| MA | 40 Nm | Момент затяжки (гайка) |
| 12.143 N | Сила предварительного натяга, осевая | |
| 45X60X8 | Манжетное уплотнение | |
| M6 | Размер винта | |
| na | 12 | Количество винтов |
| na x ta | 30 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
