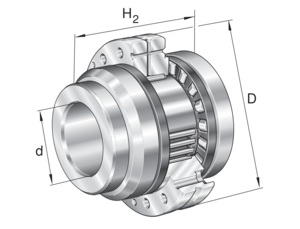

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 70 mm | Диаметр отверстия |
| D | 160 mm | Наружный диаметр |
| H | 103 mm | Высота |
| Ca | 201.000 N | Динамическая грузоподъемность, осевая |
| C0a | 630.000 N | Статическая грузоподъемность, осевая |
| Cr | 56.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 119.000 N | Статическая грузоподъемность, радиальная |
| Cua | 58.000 N | Предел усталостной нагрузки, осевой |
| Cur | 16.100 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 2.400 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 800 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 4,8 Nm | Момент трения подшипника |
| ?m | 5,6 kg | Вес |
| Da max | 116 mm | Макс. диаметр заплечика корпуса |
| da min | 98 mm | Мин. диаметр заплечика вала |
| t1 | 0,2 mm | Позиционный допуск отверстий в корпусе |
| H1 | 72 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 22,5 mm | Ширина наружного кольца |
| C1 | 12,5 mm | Расстояние до смазочного отверстия |
| D1 | 115 mm | Диаметр бортика тугого кольца |
| D2 | 100 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 115 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 17,5 mm | Ширина внутреннего кольца |
| B1 | 38,5 mm | Ширина ступенчатого тугого кольца |
| B2 | 18 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 6 mm | Диаметр смазочного отверстия |
| J | 133 mm | Делительный диаметр (отверстия) |
| n | 12 | Number of screwing holes |
| n x t | 30 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| caL | 5.800 N/µm | Жесткость, осевая |
| ckL | 6.000 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 77,3 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA70/110 | Шлицевая гайка 1 |
| axial | AM70 | Стопорная гайка 2 |
| MA | 330 Nm | Момент затяжки (гайка) |
| 46.786 N | Сила предварительного натяга, осевая | |
| 100X120X12 | Манжетное уплотнение | |
| M10 | Размер винта | |
| na | 12 | Количество винтов |
| na x ta | 30 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
ZARF70160-L-TV можно приобрести у нас по цене производителя. Мы сотрудничаем напрямую с заводами, поэтому гарантируем лучшие условия на рынке и быструю поставку. Если у вас есть коммерческое предложение на такие подшипники, мы сможем его пересчитать и предложить более выгодные условия.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Мы всегда готовы ответить на любые вопросы, связанные с тем, как используется Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами ZARF70160-L-TV. Подшипники INA пользуются большим спросом и, как правило, всегда есть в наличии на наших складах. INA изготавливает высококачественные подшипники и предоставляет гарантию на свою продукцию.
Узнайте подробности об оплате и доставке на странице «Оплата и доставка» или закажите обратный звонок. Специалисты ПК Партнер свяжутся с вами в течение рабочего дня, ответят на все вопросы и помогут оформить заказ.
