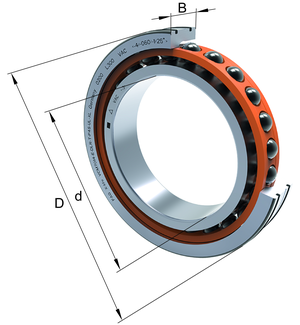

Высокоскоростные шпиндельные подшипники VCM70..-CDLR, для регулируемых опор, для установки парами или комплектами, угол контакта ? = 17°, с керамическими шариками, кольца из Vacrodur, суженные поля допусков, для прямого подвода смазки через наружное кольцо, с интегрированными O-образными кольцами
| d | 80 mm | Диаметр отверстия |
| D | 125 mm | Наружный диаметр |
| B | 22 mm | Ширина |
| Cr | 82.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 30.500 N | Статическая грузоподъемность, радиальная |
| Cur | 1.540 N | Предел усталостной нагрузки, радиальный |
| nG Grease | 20.500 1/min | Предельная частота вращения при пластичной смазке |
| nG Oil | 31.900 1/min | Предельная частота вращения при смазывании маслом |
| ?m | 0,81 kg | Вес |
| da | 88 mm | Диаметр заплечика вала |
| da | h12 | Диаметр заплечика вала, допуск |
| Da | 117 mm | Диаметр заплечика для наружного кольца |
| Da | H12 | Диаметр заплечика для наружного кольца, допуск |
| ra max | 1 mm | Макс. радиус галтели |
| ra1 max | 0,6 mm | Макс. радиус галтели |
| BN | 3,3 mm | Расстояние, кольцевые канавки |
| BN1 | 3,3 mm | Расстояние, кольцевые канавки |
| SN | 12,35 mm | Расстояние до смазочного отверстия |
| SB | 2,2 mm | Ширина смазочной канавки |
| a | 26,7 mm | Расстояние до вершины конуса давления |
| rmin | 1,1 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| ? | 17 ° | Угол контакта |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 100 °C | Макс. рабочая температура |
| FV L | 152 N | Сила предварительного натяга, легк. |
| FV M | 401 N | Сила предварительного натяга, средн. |
| FV H | 842 N | Сила предварительного натяга, тяж. |
| KaE L | 443 N | Усилие отрыва, легк. |
| KaE M | 1.200 N | Усилие отрыва, средн. |
| KaE H | 2.604 N | Усилие отрыва, тяж. |
| ca L | 81 N/µm | Осевая жесткость, легк. |
| ca M | 117 N/µm | Осевая жесткость, средн. |
| ca H | 158 N/µm | Осевая жесткость, тяж. |
| Contact angle | C(17°) | Contact angle 17° |
| Lubricant | Without | без |
| Sealing | Without | без |
| Outer shape | DLR | DLR |
| Cage | T | Сепаратор из многослойного материала |
| Tolerance class | P4S | Класс точности P4S, стандарт FAG лучше чем P4 до DIN 620 |
| Arrangement bearing set | U | Одиночный подшипник |
| Preload | L | L |
Характеристики
Приобретайте VCM7016-CDLR-T-P4S-UL-XL у нас по цене производителя. Мы работаем напрямую с заводами, поэтому можем предложить лучшие условия на рынке. Если у вас есть коммерческое предложение, пришлите его нам — мы подготовим для вас ещё более выгодное.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Высокоскоростной шпиндельный подшипник VCM7016-CDLR-T-P4S-UL-XL отличается долговечностью, и мы готовы ответить на вопросы о его характеристиках. Подшипники FAG востребованы и, как правило, есть в наличии. FAG производит качественные подшипники с заводской гарантией.
Условия оплаты и доставки указаны на странице «Оплата и доставка», либо запросите обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время и ответит на все вопросы.
