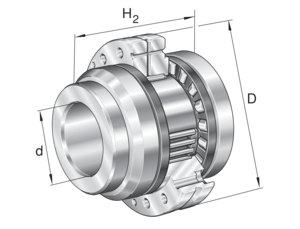

Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами, ZARF..-L, двустороннего действия, с фланцем, удлиненное тугое кольцо
| d | 30 mm | Диаметр отверстия |
| D | 105 mm | Наружный диаметр |
| H | 82 mm | Высота |
| Ca | 107.000 N | Динамическая грузоподъемность, осевая |
| C0a | 265.000 N | Статическая грузоподъемность, осевая |
| Cr | 26.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 47.000 N | Статическая грузоподъемность, радиальная |
| Cua | 22.900 N | Предел усталостной нагрузки, осевой |
| Cur | 6.800 N | Предел усталостной нагрузки, радиальный |
| nG Oil | 4.400 1/min | Предельная частота вращения при смазывании маслом |
| nG Grease | 1.300 1/min | Предельная частота вращения при пластичной смазке |
| MRL | 2,1 Nm | Момент трения подшипника |
| ?m | 1,98 kg | Вес |
| Da max | 69 mm | Макс. диаметр заплечика корпуса |
| da min | 50 mm | Мин. диаметр заплечика вала |
| t1 | 0,2 mm | Позиционный допуск отверстий в корпусе |
| H1 | 57 mm | Высота от торца наружного кольца до торца тугого кольца |
| C | 18 mm | Ширина наружного кольца |
| C1 | 10 mm | Расстояние до смазочного отверстия |
| D1 | 68 mm | Диаметр бортика тугого кольца |
| D2 | 52 mm | Диаметр уступа ступенчатого тугого кольца |
| D3 | 66 mm | Наружный диаметр ступенчатого тугого кольца |
| B | 14 mm | Ширина внутреннего кольца |
| B1 | 30 mm | Ширина ступенчатого тугого кольца |
| B2 | 13 mm | Ширина уступа ступенчатого тугого кольца |
| rmin | 0,3 mm | Мин. размер монтажной фаски |
| r1 min | 0,6 mm | Мин. размер монтажной фаски |
| d1 | 3,2 mm | Диаметр смазочного отверстия |
| J | 85 mm | Делительный диаметр (отверстия) |
| n | 12 | Number of screwing holes |
| n x t | 30 ° | Шаг |
| Tmin | -30 °C | Мин. рабочая температура |
| Tmax | 20 °C | Макс. рабочая температура |
| caL | 3.300 N/µm | Жесткость, осевая |
| ckL | 1.100 Nm/mrad | Жесткость по опрокидывающему моменту |
| Mm | 7,43 kg*cm2 | Момент инерции масс |
| 1 µm | Торцовое биение | |
| radial | ZMA30/65 | Шлицевая гайка 1 |
| axial | AM30 | Стопорная гайка 2 |
| MA | 75 Nm | Момент затяжки (гайка) |
| 24.287 N | Сила предварительного натяга, осевая | |
| 52X68X8 | Манжетное уплотнение | |
| M8 | Размер винта | |
| na | 12 | Количество винтов |
| na x ta | 30 ° | Угловой шаг (отверстия для винтов) |
| Cage | TV | Пластмассовый сепаратор из PA66 |
| Locating Feature , bearing outer ring | L | L |
Характеристики
ZARF30105-L-TV вы можете заказать у нас по цене завода. Мы сотрудничаем с производителями напрямую, без посредников, что позволяет предложить честные и выгодные условия. Если у вас уже есть коммерческое предложение, отправьте его нам — мы пересчитаем условия и предложим лучшие.
В интернет-магазине ПК Партнер вы найдете оптимальные условия доставки и оплаты. Комбинированный подшипник с короткими цилиндрическими и игольчатыми роликами ZARF30105-L-TV характеризуется высоким качеством, и мы поможем с информацией о его параметрах. Продукция INA пользуется спросом и, как правило, есть на складе. INA производит надежные подшипники с гарантией качества.
Ознакомьтесь с условиями доставки и оплаты на странице «Оплата и доставка» или закажите обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение рабочего дня и помогут с заказом.
