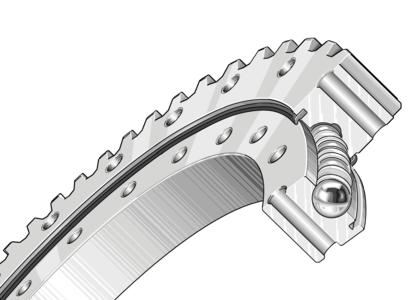

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 171 mm | Диаметр отверстия |
| diZT | 173 mm | Центрирующий диаметр внутреннего кольца |
| IT8 | Центрирующий диаметр внутреннего кольца, допуск | |
| H | 40 mm | Высота |
| Da | 318,6 mm | Наружный диаметр |
| Di ZT | 236 mm | Центрирующий диаметр наружного кольца |
| IT8 | Центрирующий диаметр наружного кольца, допуск | |
| T | 2,3 | Длина центрирующей поверхности наружного кольца |
| t | 6 | Длина центрирующей поверхности внутреннего кольца |
| ha | 35 mm | Ширина наружного кольца |
| hi | 35 mm | Высота отдельного кольца |
| 0,04 | Нормальный радиальный зазор, мин. | |
| 0,16 | Нормальный радиальный зазор, макс. | |
| 0,07 | Нормальный осевой зазор, мин. | |
| 0,26 | Нормальный осевой зазор, макс. | |
| ?m | 12,9 kg | Вес |
| Di | 234 mm | |
| da | 236 mm | Наружный диаметр внутреннего кольца |
| ni | 12 | Количество крепежных отверстий во внутреннем кольце |
| Li | 195 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 13 mm | Крепежное отверстие |
| na | 12 | Количество крепежных отверстий в наружном кольце |
| La | 275 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| Fr zul | 63.000 N | Макс. радиальная нагрузка винтов |
| d0 | 312 mm | Диаметр делительной окружности зубьев |
| m | 4 mm | Модуль зубчатого зацепления |
| z | 78 | Количество зубьев |
| b | 35 mm | Ширина зубчатого венца |
| Fz norm | 11.000 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 16.100 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 123.000 N | Динамическая грузоподъемность, осевая |
| C0a | 460.000 N | Статическая грузоподъемность, осевая |
| Cr | 112.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 210.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
Характеристики
В нашем магазине VA160235-N-ZT продаётся по прямым ценам от производителя. Мы работаем без посредников, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас есть КП, мы можем подготовить более выгодное предложение.
ПК Партнер радует клиентов лучшими условиями доставки и оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VA160235-N-ZT отличается долговечностью, и мы расскажем о его технических характеристиках. Подшипники INA популярны и, как правило, есть на складе. INA выпускает надежные подшипники с заводской гарантией.
Информация об оплате и доставке доступна на странице «Оплата и доставка» или через запрос обратного звонка. Команда ПК Партнер свяжется с вами в течение дня и ответит на все вопросы по заказу.
