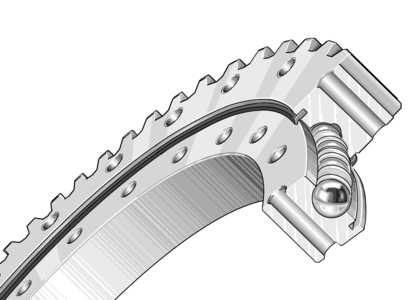

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце

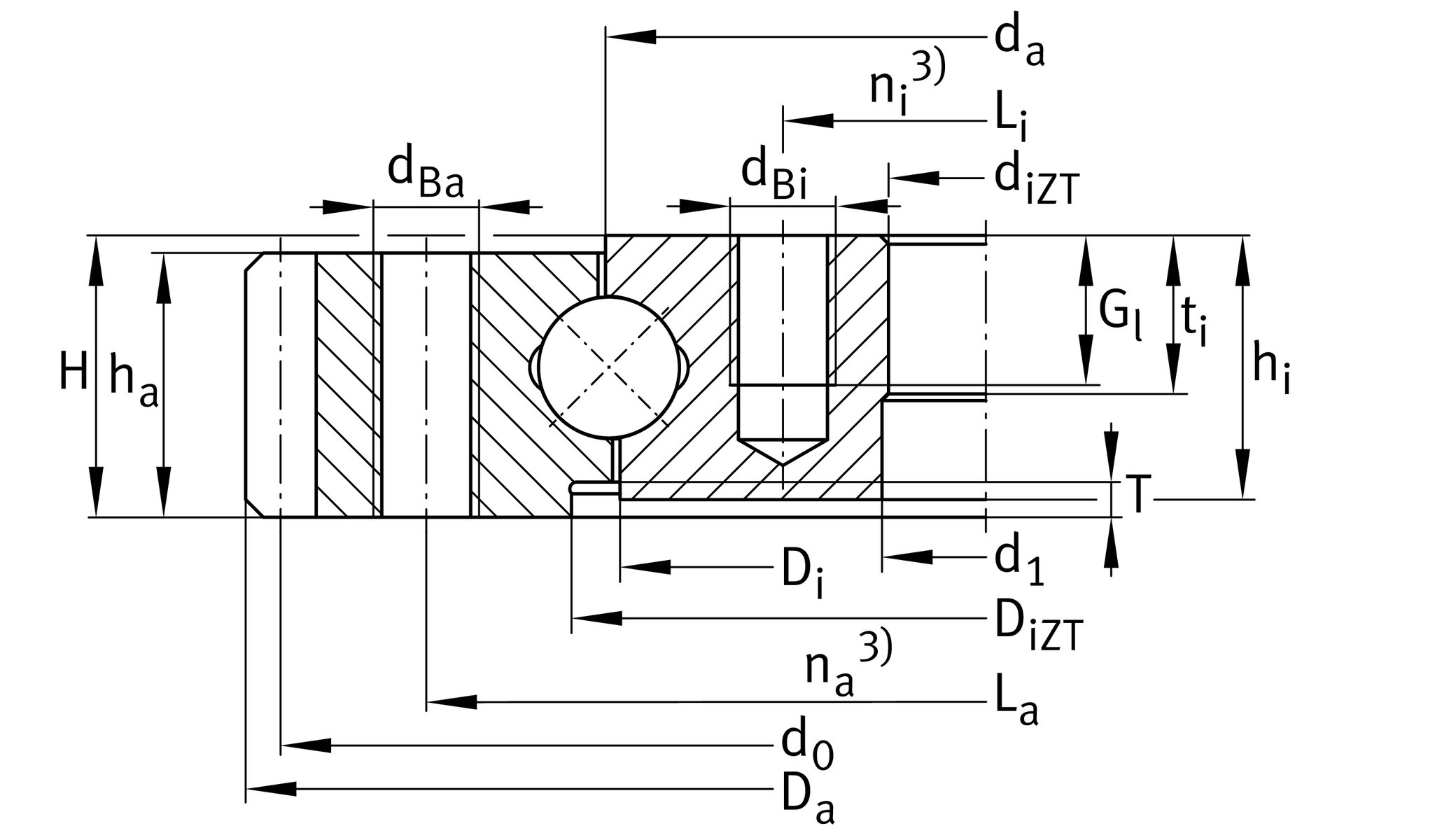

| di | 240 mm | Диаметр отверстия |
| 0,5 mm | Диаметр отверстия, верхнее отклонение допуска | |
| -0,5 mm | Диаметр отверстия, нижнее отклонение допуска | |
| diZT | 238 mm | Центрирующий диаметр внутреннего кольца |
| 0 mm | Центрирующий диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,07 mm | Центрирующий диаметр внутреннего кольца, нижнее отклонение допуска | |
| H | 32 mm | Высота |
| Da | 384 mm | Наружный диаметр |
| Di ZT | 310 mm | Центрирующий диаметр наружного кольца |
| 0 mm | Центрирующий диаметр наружного кольца, верхнее отклонение допуска | |
| -0,08 mm | Центрирующий диаметр наружного кольца, нижнее отклонение допуска | |
| T | 3 | Длина центрирующей поверхности наружного кольца |
| t | 18 | Длина центрирующей поверхности внутреннего кольца |
| ha | 30 mm | Ширина наружного кольца |
| hi | 30 mm | Высота отдельного кольца |
| 0,04 | Нормальный радиальный зазор, мин. | |
| 0,16 | Нормальный радиальный зазор, макс. | |
| 0,07 | Нормальный осевой зазор, мин. | |
| 0,26 | Нормальный осевой зазор, макс. | |
| ?m | 13,7 kg | Вес |
| da | 302,3 mm | Наружный диаметр внутреннего кольца |
| ni | 20 | Количество крепежных отверстий во внутреннем кольце |
| Li | 262 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| na | 20 | Количество крепежных отверстий в наружном кольце |
| La | 343 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 18 mm | Глубина резьбы штуцера для масла |
| Fr zul | 82.600 N | Макс. радиальная нагрузка винтов |
| d0 | 376 mm | Диаметр делительной окружности зубьев |
| m | 4 mm | Модуль зубчатого зацепления |
| z | 94 | Количество зубьев |
| b | 30 mm | Ширина зубчатого венца |
| Fz norm | 11.000 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 16.100 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 136.000 N | Динамическая грузоподъемность, осевая |
| C0a | 590.000 N | Статическая грузоподъемность, осевая |
| Cr | 123.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 270.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Gearing | N | Normalized gear teeth on bearing ring |
Характеристики
