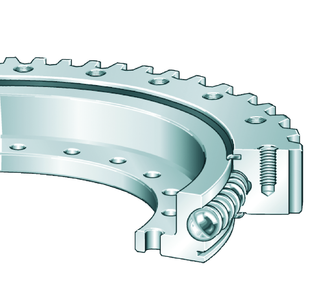

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 304 mm | Диаметр отверстия |
| 0,5 mm | Диаметр отверстия, верхнее отклонение допуска | |
| 0 mm | Диаметр отверстия, нижнее отклонение допуска | |
| hf IR | 12 mm | Высота фланца |
| H | 56 mm | Высота |
| Da | 503,3 mm | Наружный диаметр |
| t | 12 | Длина центрирующей поверхности внутреннего кольца |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 28,4 kg | Вес |
| Di | 415,5 mm | |
| 0,5 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 412,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,5 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 12 | Количество крепежных отверстий во внутреннем кольце |
| Li | 332 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 18 mm | Крепежное отверстие |
| na | 10 | Количество крепежных отверстий в наружном кольце |
| La | 455 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| hAIR | 20 mm | Поперечное сечение кольца |
| Fr zul | 41.300 N | Макс. радиальная нагрузка винтов |
| d0 | 495 mm | Диаметр делительной окружности зубьев |
| m | 5 mm | Модуль зубчатого зацепления |
| z | 99 | Количество зубьев |
| b | 40 mm | Ширина зубчатого венца |
| D | 480 mm | Диаметр буртика наружного кольца |
| 0 mm | Диаметр буртика наружного кольца, верхнее отклонение допуска | |
| -0,5 mm | Диаметр буртика наружного кольца, нижнее отклонение допуска | |
| Fz norm | 15.900 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 23.600 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 137.000 N | Динамическая грузоподъемность, осевая |
| C0a | 295.000 N | Статическая грузоподъемность, осевая |
| Cr | 124.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 110.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | RL3 | radial clearance 0,25 to 0,5 axial tilting clearance 0,4 to 0,7 |
Характеристики
VLA200414-N-RL3 доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200414-N-RL3 отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
