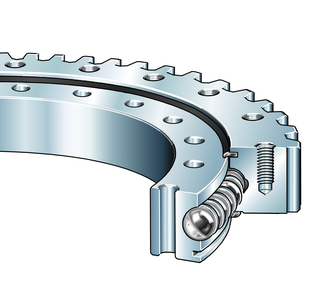

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 342 mm | Диаметр отверстия |
| 0,5 mm | Диаметр отверстия, верхнее отклонение допуска | |
| 0 mm | Диаметр отверстия, нижнее отклонение допуска | |
| H | 56 mm | Высота |
| Da | 503,3 mm | Наружный диаметр |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 31,3 kg | Вес |
| Di | 415,5 mm | |
| 0,5 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 412,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,5 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 24 | Количество крепежных отверстий во внутреннем кольце |
| Li | 368 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 14 mm | Крепежное отверстие |
| na | 20 | Количество крепежных отверстий в наружном кольце |
| La | 455 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| Fr zul | 82.600 N | Макс. радиальная нагрузка винтов |
| d0 | 495 mm | Диаметр делительной окружности зубьев |
| m | 5 mm | Модуль зубчатого зацепления |
| z | 99 | Количество зубьев |
| -0,17 | Смещение профиля | |
| b | 40 mm | Ширина зубчатого венца |
| D | 480 mm | Диаметр буртика наружного кольца |
| 0 mm | Диаметр буртика наружного кольца, верхнее отклонение допуска | |
| -0,5 mm | Диаметр буртика наружного кольца, нижнее отклонение допуска | |
| Fz norm | 15.900 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 23.600 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 137.000 N | Динамическая грузоподъемность, осевая |
| C0a | 660.000 N | Статическая грузоподъемность, осевая |
| Cr | 124.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 305.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Gearing | N | Normalized gear teeth on bearing ring |
| Preload | VSP | Bearing with preload |
Характеристики
Приобретайте VSA200414-N-VSP у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200414-N-VSP характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники INA всегда популярны и, как правило, есть в наличии. INA изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
