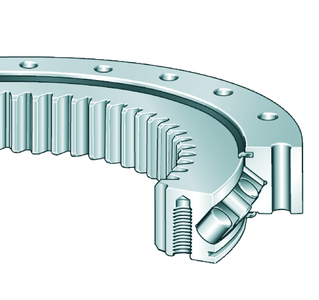

Подшипник с перекрестными роликами, стандартная серия 14, с зубчатым венцом на внутреннем кольце, контактные уплотнения с двух сторон
| di | 648 mm | Диаметр отверстия |
| da ZT | 741 mm | Центрирующий диаметр внутреннего кольца |
| -IT7 | Центрирующий диаметр внутреннего кольца, допуск | |
| t | 4,5 mm | Длина центрирующей поверхности внутреннего кольца |
| Da ZT | 814 mm | Центрирующий диаметр наружного кольца |
| -IT7 | Центрирующий диаметр наружного кольца, допуск | |
| T | 10 mm | Длина центрирующей поверхности наружного кольца |
| H | 56 mm | Высота |
| ?m | 55 kg | Вес |
| Di | 745 mm | |
| 0,6 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| ha | 44,5 mm | Ширина наружного кольца |
| La | 790 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na | 40 | Количество крепежных отверстий в наружном кольце |
| dB | 14 mm | Крепежное отверстие |
| 44,5 mm | Ширина | |
| Li | 705 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni | 40 | Количество крепежных отверстий во внутреннем кольце |
| M12 | Резьба крепежного отверстия | |
| tG | 20 mm | Глубина резьбы штуцера для масла |
| b | 44,5 mm | Ширина зубчатого венца |
| m | 6 mm | Модуль зубчатого зацепления |
| z | 110 | Количество зубьев |
| d0 | 660 mm | Диаметр делительной окружности зубьев |
| Fz norm | 23.700 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 35.000 N | Макс. сила по критерию хрупкого излома зубьев |
| 0,05 mm | Точность вращения | |
| 0,05 mm | Точность вращения | |
| 0,09 mm | Точность вращения | |
| 0,08 mm | Точность вращения |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 275.000 N | Динамическая грузоподъемность, осевая |
| C0a | 970.000 N | Статическая грузоподъемность, осевая |
| Cr | 195.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 475.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| VSPmax | 0,04 mm | Макс. предварительный натяг в подшипнике |
| VSPmin | 0,01 mm | Мин. предварительный натяг в подшипнике |
| Fr zul | 165.200 N | Макс. радиальная нагрузка винтов |
| Gearing | N | Normalized gear teeth on bearing ring |
