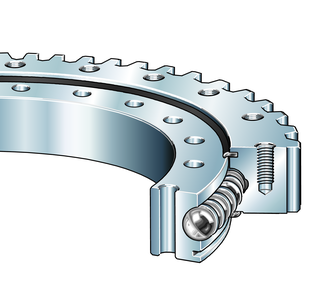

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 672 mm | Диаметр отверстия |
| 0,6 mm | Диаметр отверстия, верхнее отклонение допуска | |
| 0 mm | Диаметр отверстия, нижнее отклонение допуска | |
| diZT | 674 mm | Центрирующий диаметр внутреннего кольца |
| IT8 | Центрирующий диаметр внутреннего кольца, допуск | |
| H | 56 mm | Высота |
| Da | 838,1 mm | Наружный диаметр |
| Di ZT | 747 mm | Центрирующий диаметр наружного кольца |
| IT8 | Центрирующий диаметр наружного кольца, допуск | |
| T | 4,5 | Длина центрирующей поверхности наружного кольца |
| t | 10 | Длина центрирующей поверхности внутреннего кольца |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 61,5 kg | Вес |
| Di | 745,5 mm | |
| 0,6 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 742,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,6 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 40 | Количество крепежных отверстий во внутреннем кольце |
| Li | 698 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 14 mm | Крепежное отверстие |
| na | 36 | Количество крепежных отверстий в наружном кольце |
| La | 785 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| Fr zul | 138.000 N | Макс. радиальная нагрузка винтов |
| d0 | 828 mm | Диаметр делительной окружности зубьев |
| m | 6 mm | Модуль зубчатого зацепления |
| z | 138 | Количество зубьев |
| -0,158 | Смещение профиля | |
| Fz norm | 21.300 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 31.500 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 171.000 N | Динамическая грузоподъемность, осевая |
| C0a | 1.200.000 N | Статическая грузоподъемность, осевая |
| Cr | 155.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 550.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | RL2 | radial clearance 0,1 to 0,3 axial tilting clearance 0,17 to 0,53 |
Характеристики
VSA200744-N-ZT-RL2 доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200744-N-ZT-RL2 отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
Информацию о доставке и оплате уточняйте на странице «Оплата и доставка» или через обратный звонок. Сотрудники ПК Партнер свяжутся с вами в течение дня и помогут с оформлением заказа.
