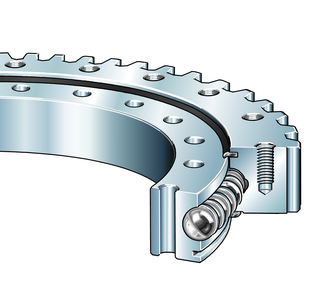

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 772 mm | Диаметр отверстия |
| 0,6 mm | Диаметр отверстия, верхнее отклонение допуска | |
| 0 mm | Диаметр отверстия, нижнее отклонение допуска | |
| diZT | 774 mm | Центрирующий диаметр внутреннего кольца |
| IT8 | Центрирующий диаметр внутреннего кольца, допуск | |
| H | 56 mm | Высота |
| Da | 950,1 mm | Наружный диаметр |
| Di ZT | 847 mm | Центрирующий диаметр наружного кольца |
| IT8 | Центрирующий диаметр наружного кольца, допуск | |
| T | 4,5 | Длина центрирующей поверхности наружного кольца |
| t | 10 | Длина центрирующей поверхности внутреннего кольца |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 71 kg | Вес |
| Di | 845,5 mm | |
| 0,6 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 842,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,6 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 40 | Количество крепежных отверстий во внутреннем кольце |
| Li | 798 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 14 mm | Крепежное отверстие |
| na | 36 | Количество крепежных отверстий в наружном кольце |
| La | 885 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| Fr zul | 148.700 N | Макс. радиальная нагрузка винтов |
| d0 | 936 mm | Диаметр делительной окружности зубьев |
| m | 8 mm | Модуль зубчатого зацепления |
| z | 117 | Количество зубьев |
| -0,119 | Смещение профиля | |
| Fz norm | 28.300 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 42.000 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 180.000 N | Динамическая грузоподъемность, осевая |
| C0a | 1.360.000 N | Статическая грузоподъемность, осевая |
| Cr | 163.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 620.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | RL3 | radial clearance 0,25 to 0,5 axial tilting clearance 0,4 to 0,7 |
Характеристики
VSA200844-N-ZT-RL3 можно приобрести у нас по цене производителя. Мы сотрудничаем напрямую с заводами, поэтому гарантируем лучшие условия на рынке и быструю поставку. Если у вас есть коммерческое предложение на такие подшипники, мы сможем его пересчитать и предложить более выгодные условия.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Мы всегда готовы ответить на любые вопросы, связанные с тем, как используется Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VSA200844-N-ZT-RL3. Подшипники INA пользуются большим спросом и, как правило, всегда есть в наличии на наших складах. INA изготавливает высококачественные подшипники и предоставляет гарантию на свою продукцию.
