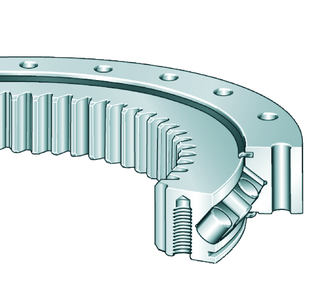

Опорно-поворотное устройство, подшипник с перекрестными роликами, с зубчатым венцом на внутреннем кольце XSI140944-N

Характеристики
di (mm) / (mm) /
Производитель
INA
Страна производитель
Германия
Тип подшипника
Опорно-поворотное устройство, подшипник с перекрестными роликами, с зубчатым венцом на внутреннем кольце
Модель
Опорно-поворотное устройство, подшипник с перекрестными роликами, с зубчатым венцом на внутреннем кольце XSI140944-N

Цена по запросу

В наличии
Уточнить цену
Вы добавили в корзину
Купить в 1 клик

Подшипник с перекрестными роликами, стандартная серия 14, с зубчатым венцом на внутреннем кольце, контактные уплотнения с двух сторон

XSI140944-N
Метрическая система мер
Дюймовая система мер
Основные размеры и рабочие характеристики
di
840 mm
Диаметр отверстия
da ZT
941 mm
Центрирующий диаметр внутреннего кольца
-IT7
Центрирующий диаметр внутреннего кольца, допуск
t
4,5 mm
Длина центрирующей поверхности внутреннего кольца
Da ZT
1.014 mm
Центрирующий диаметр наружного кольца
-IT7
Центрирующий диаметр наружного кольца, допуск
T
10 mm
Длина центрирующей поверхности наружного кольца
H
56 mm
Высота
?m
74,1 kg
Вес
Габаритные размеры
Di
945 mm
0,7 mm
Внутренний диаметр наружного кольца, верхнее отклонение допуска
0 mm
Внутренний диаметр наружного кольца, нижнее отклонение допуска
ha
44,5 mm
Ширина наружного кольца
La
990 mm
Диаметр делительной окружности расположения крепежных отверстий наружного кольца
na
44
Количество крепежных отверстий в наружном кольце
dB
14 mm
Крепежное отверстие
44,5 mm
Ширина
Li
905 mm
Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца
ni
44
Количество крепежных отверстий во внутреннем кольце
M12
Резьба крепежного отверстия
tG
20 mm
Глубина резьбы штуцера для масла
b
44,5 mm
Ширина зубчатого венца
m
8 mm
Модуль зубчатого зацепления
z
107
Количество зубьев
d0
856 mm
Диаметр делительной окружности зубьев
Fz norm
31.400 N
Макс. сила по критерию усталостного излома зубьев
Fz max
46.700 N
Макс. сила по критерию хрупкого излома зубьев
0,06 mm
Точность вращения
0,06 mm
Точность вращения
0,11 mm
Точность вращения
0,09 mm
Точность вращения
Диапазон температур
Tmin
-25 °C
Мин. рабочая температура
Tmax
80 °C
Макс. рабочая температура
Коэффициенты для расчета
Ca
315.000 N
Динамическая грузоподъемность, осевая
C0a
1.240.000 N
Статическая грузоподъемность, осевая
Cr
223.000 N
Динамическая грузоподъемность, радиальная (только для радиальной нагрузки)
C0r
610.000 N
Статическая грузоподъемность, радиальная (только для радиальной нагрузки)
VSPmax
0,05 mm
Макс. предварительный натяг в подшипнике
VSPmin
0,01 mm
Мин. предварительный натяг в подшипнике
Fr zul
181.700 N
Макс. радиальная нагрузка винтов
Загрузки:
Ваш текущий вариант продукта
Gearing N Normalized gear teeth on bearing ring

Характеристики

фото Радиальная нагрузка
фото Осевая нагрузка в одном направлении
фото Осевая нагрузка в обоих направлениях
фото Моменты вокруг всех осей
фото Смазывание пластичной смазкой
фото Уплотнения с обеих сторон
фото Крупногабаритный подшипник
