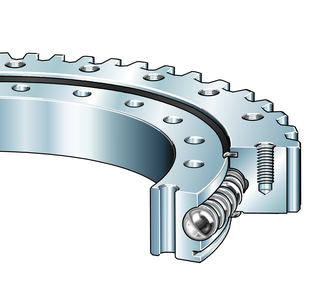

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| di | 1.022 mm | Диаметр отверстия |
| 0,7 mm | Диаметр отверстия, верхнее отклонение допуска | |
| 0 mm | Диаметр отверстия, нижнее отклонение допуска | |
| H | 56 mm | Высота |
| Da | 1.198,1 mm | Наружный диаметр |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 90,998 kg | Вес |
| Di | 1.095,5 mm | |
| 0,7 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 1.092,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,7 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 48 | Количество крепежных отверстий во внутреннем кольце |
| Li | 1.048 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 14 mm | Крепежное отверстие |
| na | 44 | Количество крепежных отверстий в наружном кольце |
| La | 1.135 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| Fr zul | 181.700 N | Макс. радиальная нагрузка винтов |
| d0 | 1.184 mm | Диаметр делительной окружности зубьев |
| m | 8 mm | Модуль зубчатого зацепления |
| z | 148 | Количество зубьев |
| -0,119 | Смещение профиля | |
| Fz norm | 28.300 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 42.000 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 198.000 N | Динамическая грузоподъемность, осевая |
| C0a | 1.770.000 N | Статическая грузоподъемность, осевая |
| Cr | 179.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 810.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | Standard radial clearance 0 to 0,3 and axial tilting clearance 0 to 0,53 |
Характеристики
