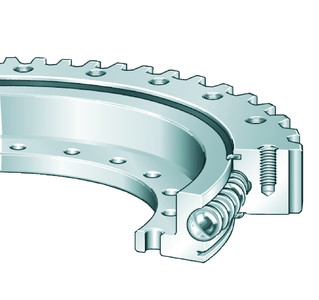

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце
| diZT | 536 mm | Центрирующий диаметр внутреннего кольца |
| IT8 | Центрирующий диаметр внутреннего кольца, допуск | |
| hf IR | 12 mm | Высота фланца |
| H | 56 mm | Высота |
| Da | 742,3 mm | Наружный диаметр |
| Di ZT | 647 mm | Центрирующий диаметр наружного кольца |
| IT8 | Центрирующий диаметр наружного кольца, допуск | |
| T | 4,5 | Длина центрирующей поверхности наружного кольца |
| t | 12 | Длина центрирующей поверхности внутреннего кольца |
| ha | 44,5 mm | Ширина наружного кольца |
| hi | 44,5 mm | Высота отдельного кольца |
| ?m | 48,5 kg | Вес |
| Di | 645,5 mm | |
| 0,6 mm | Внутренний диаметр наружного кольца, верхнее отклонение допуска | |
| 0 mm | Внутренний диаметр наружного кольца, нижнее отклонение допуска | |
| da | 642,5 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,6 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| ni | 16 | Количество крепежных отверстий во внутреннем кольце |
| Li | 562 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| dB | 18 mm | Крепежное отверстие |
| na | 16 | Количество крепежных отверстий в наружном кольце |
| La | 685 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M12 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| hAIR | 20 mm | Поперечное сечение кольца |
| Fr zul | 66.100 N | Макс. радиальная нагрузка винтов |
| d0 | 732 mm | Диаметр делительной окружности зубьев |
| m | 6 mm | Модуль зубчатого зацепления |
| z | 122 | Количество зубьев |
| Fz norm | 21.300 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 31.500 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 162.000 N | Динамическая грузоподъемность, осевая |
| C0a | 455.000 N | Статическая грузоподъемность, осевая |
| Cr | 147.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 171.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Centering | ZT | Centering on inner and outer ring |
| Gearing | N | Normalized gear teeth on bearing ring |
| Radial internal clearance | Standard radial clearance 0 to 0,5 and axial tilting clearance 0 to 0,7 |
Характеристики
VLA200644-N-ZT можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VLA200644-N-ZT отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
