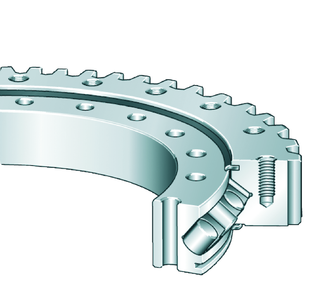

Подшипник с перекрестными роликами, стандартная серия 14, с зубчатым венцом на наружном кольце, контактные уплотнения с двух сторон
| diZT | 774 mm | Центрирующий диаметр внутреннего кольца |
| IT7 | Центрирующий диаметр внутреннего кольца, допуск | |
| t | 10 mm | Длина центрирующей поверхности внутреннего кольца |
| Da | 950,1 mm | Наружный диаметр |
| Di ZT | 847 mm | Центрирующий диаметр наружного кольца |
| IT7 mm | Центрирующий диаметр наружного кольца, допуск | |
| T | 4,5 mm | Длина центрирующей поверхности наружного кольца |
| H | 56 mm | Высота |
| ?m | 71 kg | Вес |
| ha | 44,5 mm | Ширина наружного кольца |
| La | 885 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na | 36 | Количество крепежных отверстий в наружном кольце |
| b | 44,5 mm | Ширина зубчатого венца |
| m | 8 mm | Модуль зубчатого зацепления |
| z | 117 | Количество зубьев |
| d0 | 936 mm | Диаметр делительной окружности зубьев |
| Fz norm | 28.300 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 42.000 N | Макс. сила по критерию хрупкого излома зубьев |
| da | 843 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,6 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| h | 44,5 mm | Высота отдельного кольца |
| dB | 14 mm | Крепежное отверстие |
| Li | 798 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni | 40 | Количество крепежных отверстий во внутреннем кольце |
| M12 | Резьба крепежного отверстия | |
| tG | 20 mm | Глубина резьбы штуцера для масла |
| 0,05 mm | Точность вращения | |
| 0,05 mm | Точность вращения | |
| 0,09 mm | Точность вращения | |
| 0,08 mm | Точность вращения |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 295.000 N | Динамическая грузоподъемность, осевая |
| C0a | 1.110.000 N | Статическая грузоподъемность, осевая |
| Cr | 210.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 540.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| VSPmax | 0,04 mm | Макс. предварительный натяг в подшипнике |
| VSPmin | 0,01 mm | Мин. предварительный натяг в подшипнике |
| Fr zul | 148.700 N | Макс. радиальная нагрузка винтов |
| Gearing | N | Normalized gear teeth on bearing ring |
Характеристики
XSA140844-N доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Опорно-поворотное устройство, подшипник с перекрестными роликами, с зубчатым венцом на наружном кольце XSA140844-N характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
