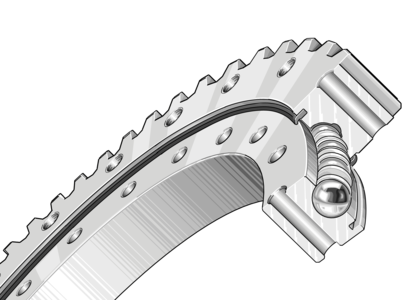

Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на внутреннем кольце
| di | 136 mm | Диаметр отверстия |
| 0,5 mm | Диаметр отверстия, верхнее отклонение допуска | |
| -0,5 mm | Диаметр отверстия, нижнее отклонение допуска | |
| diZT | 135 mm | Центрирующий диаметр внутреннего кольца |
| 0,2 mm | Центрирующий диаметр внутреннего кольца, верхнее отклонение допуска | |
| 0 mm | Центрирующий диаметр внутреннего кольца, нижнее отклонение допуска | |
| H | 35 mm | Высота |
| Da | 259,36 mm | Наружный диаметр |
| Di ZT | 238 mm | Центрирующий диаметр наружного кольца |
| 0 mm | Центрирующий диаметр наружного кольца, верхнее отклонение допуска | |
| -0,07 mm | Центрирующий диаметр наружного кольца, нижнее отклонение допуска | |
| T | 4 | Длина центрирующей поверхности наружного кольца |
| t | 10 | Длина центрирующей поверхности внутреннего кольца |
| ha | 30 mm | Ширина наружного кольца |
| hi | 30 mm | Высота отдельного кольца |
| 0,03 | Нормальный радиальный зазор, мин. | |
| 0,1 | Нормальный радиальный зазор, макс. | |
| 0,05 | Нормальный осевой зазор, мин. | |
| 0,2 | Нормальный осевой зазор, макс. | |
| ?m | 7,5 kg | Вес |
| Di | 189 mm | |
| da | 187 mm | Наружный диаметр внутреннего кольца |
| ni | 16 | Количество крепежных отверстий во внутреннем кольце |
| Li | 154 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| na | 16 | Количество крепежных отверстий в наружном кольце |
| La | 222 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| dBa | M10 | Резьба крепежного отверстия |
| Gl | 20 mm | Глубина резьбы штуцера для масла |
| Fr zul | 44.800 N | Макс. радиальная нагрузка винтов |
| d0 | 248 mm | Диаметр делительной окружности зубьев |
| m | 4 mm | Модуль зубчатого зацепления |
| z | 62 | Количество зубьев |
| 2 | Смещение профиля | |
| b | 26 mm | Ширина зубчатого венца |
| Fz norm | 10.400 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 15.300 N | Макс. сила по критерию хрупкого излома зубьев |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 93.000 N | Динамическая грузоподъемность, осевая |
| C0a | 670.000 N | Статическая грузоподъемность, осевая |
| Cr | 84.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 270.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| Gearing | H | Hardened gear teeth on bearing ring |
Характеристики
VA140188-H доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.
ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Опорно-поворотное устройство, подшипник с четырехточечным контактом, зубчатый венец на наружном кольце VA140188-H характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция INA пользуется спросом и обычно доступна. INA изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
