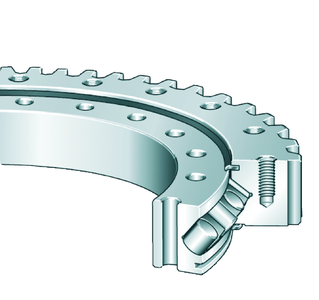

Подшипник с перекрестными роликами, стандартная серия 14, с зубчатым венцом на наружном кольце, контактные уплотнения с двух сторон
| diZT | 344 mm | Центрирующий диаметр внутреннего кольца |
| IT7 | Центрирующий диаметр внутреннего кольца, допуск | |
| t | 10 mm | Длина центрирующей поверхности внутреннего кольца |
| Da | 503,3 mm | Наружный диаметр |
| Di ZT | 417 mm | Центрирующий диаметр наружного кольца |
| IT7 mm | Центрирующий диаметр наружного кольца, допуск | |
| T | 4,5 mm | Длина центрирующей поверхности наружного кольца |
| H | 56 mm | Высота |
| ?m | 32 kg | Вес |
| ha | 44,5 mm | Ширина наружного кольца |
| La | 455 mm | Диаметр делительной окружности расположения крепежных отверстий наружного кольца |
| na | 20 | Количество крепежных отверстий в наружном кольце |
| Da ZT | 480 mm | Диаметр буртика наружного кольца |
| 0 | Диаметр буртика наружного кольца, верхнее отклонение допуска | |
| -0,5 mm | Диаметр буртика наружного кольца, нижнее отклонение допуска | |
| b | 40 mm | Ширина зубчатого венца |
| m | 5 mm | Модуль зубчатого зацепления |
| z | 99 | Количество зубьев |
| d0 | 495 mm | Диаметр делительной окружности зубьев |
| Fz norm | 15.900 N | Макс. сила по критерию усталостного излома зубьев |
| Fz max | 23.600 N | Макс. сила по критерию хрупкого излома зубьев |
| da | 413 mm | Наружный диаметр внутреннего кольца |
| 0 mm | Наружный диаметр внутреннего кольца, верхнее отклонение допуска | |
| -0,5 mm | Наружный диаметр внутреннего кольца, нижнее отклонение допуска | |
| h | 44,5 mm | Высота отдельного кольца |
| dB | 14 mm | Крепежное отверстие |
| Li | 368 mm | Диаметр делительной окружности расположения крепежных отверстий внутреннего кольца |
| ni | 24 | Количество крепежных отверстий во внутреннем кольце |
| M12 | Резьба крепежного отверстия | |
| tG | 20 mm | Глубина резьбы штуцера для масла |
| 0,04 mm | Точность вращения | |
| 0,04 mm | Точность вращения | |
| 0,06 mm | Точность вращения | |
| 0,06 mm | Точность вращения |
| Tmin | -25 °C | Мин. рабочая температура |
| Tmax | 80 °C | Макс. рабочая температура |
| Ca | 200.000 N | Динамическая грузоподъемность, осевая |
| C0a | 540.000 N | Статическая грузоподъемность, осевая |
| Cr | 143.000 N | Динамическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| C0r | 265.000 N | Статическая грузоподъемность, радиальная (только для радиальной нагрузки) |
| VSPmax | 0,03 mm | Макс. предварительный натяг в подшипнике |
| VSPmin | 0,01 mm | Мин. предварительный натяг в подшипнике |
| Fr zul | 82.600 N | Макс. радиальная нагрузка винтов |
| Coating | RR | покрытие Corrotect |
| Gearing | N | Normalized gear teeth on bearing ring |
Характеристики
XSA140414-N-RR доступен в нашем магазине с прямой поставкой от завода. Это обеспечивает выгодные цены и надёжность. Пришлите ваше коммерческое предложение, и мы рассчитаем более выгодное для вас предложение.
ПК Партнер предлагает гибкие условия доставки и оплаты. Опорно-поворотное устройство, подшипник с перекрестными роликами, с зубчатым венцом на наружном кольце XSA140414-N-RR отличается надежностью, и мы поможем уточнить детали его технических характеристик. Подшипники INA востребованы и обычно есть на наших складах. INA выпускает качественные подшипники с заводской гарантией.
