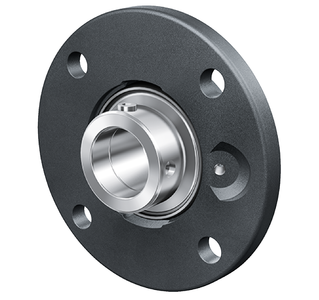

Подшипниковые узлы с корпусом TME, фланцевые подшипниковые узлы с четырьмя отверстиями, корпусом из серого чугуна, центрирующим буртиком, эксцентриковым закрепительным кольцом и T-уплотнениями
| d | 70 mm | Диаметр отверстия |
| H | 215 mm | Высота фланца |
| B1 | 66 mm | Ширина с закрепительным элементом |
| U | 44,5 mm | Общая высота узла |
| Cr | 66.000 N | Динамическая грузоподъемность, радиальная |
| C0r | 44.000 N | Статическая грузоподъемность, радиальная |
| Cur | 2.300 N | Предел усталостной нагрузки, радиальный |
| ?m | 4,98 kg | Вес |
| J | 177 mm | Расстояние, крепежные отверстия |
| J | 177 mm | Делительный диаметр (отверстия) |
| N | 18 mm | Крепежное отверстие |
| Z | 150 mm | Диаметр центрирующего буртика |
| h8 | Диаметр центрирующего буртика, допуск | |
| W | 6 mm | Размер под ключ |
| n | 4 | Количество отверстий для винтов |
| A | 32 mm | Высота корпуса |
| A1 | 18 mm | Толщина фланца |
| S | 6 mm | Ширина фаски |
| Q | M6 | Присоединительная резьба для смазывания |
| 1 | Количество корпусов | |
| ME14 | Корпус | |
| GE70-XL-KTT-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
Flanged housing unit TME70-XL доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Flanged housing unit TME70-XL характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
