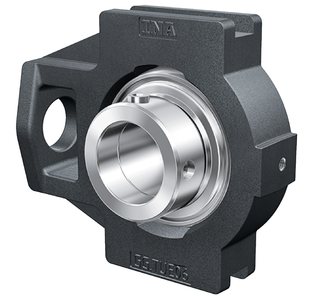

Корпусные узлы с закрепляемыми подшипниками TTUE, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, T-уплотнения
| d | 35 mm | Диаметр отверстия |
| H | 102 mm | Высота |
| L | 131,5 mm | Общая длина |
| ?m | 1,73 kg | Вес |
| A1 | 12 mm | Ширина направляющего паза |
| H13 | Ширина направляющего паза, допуск | |
| H1 | 89 mm | Расстояние, направляющие пазы |
| 0,15 mm | Расстояние, направляющие пазы, верхнее отклонение | |
| -0,15 mm | Расстояние, направляющие пазы, нижнее отклонение | |
| N | 22 mm | Крепежное отверстие |
| L1 | 80 mm | Расстояние, ось вала |
| L2 | 13 mm | Длина перемычки |
| L3 | 63 mm | Длина направляющего паза |
| A | 40 mm | Ширина корпуса, сторона крепления |
| N1 | 18 mm | Ширина выемки |
| N2 | 36,5 mm | Высота выемки |
| S1 | 32,5 mm | Расстояние от закрепительного элемента до дорожки качения |
| T | 64 mm | Высота корпуса, сторона крепления |
| Q | M6 | Присоединительная резьба для смазывания |
| A2 | 30 mm | Ширина корпуса |
| TUE07 | Корпус | |
| GE35-XL-KTT-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
Корпусной узел с закрепляемым подшипником TTUE35-XL вы можете купить напрямую у производителя через наш магазин. Мы исключаем посредников, поэтому предлагаем честные цены и надёжную доставку. Если у вас уже есть КП на эти подшипники, пришлите его — мы подготовим предложение с более выгодными условиями.
ПК Партнер предлагает выгодные условия доставки и оплаты. Корпусной узел с закрепляемым подшипником TTUE35-XL характеризуется высоким качеством, и мы ответим на любые вопросы о его параметрах. Подшипники INA популярны и обычно доступны на складе. INA изготавливает прочные подшипники с гарантией качества.
Условия доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Команда ПК Партнер оперативно свяжется с вами и поможет оформить заказ.
