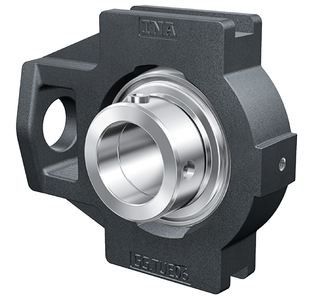

Корпусные узлы с закрепляемыми подшипниками TTUE, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, T-уплотнения
| d | 70 mm | Диаметр отверстия |
| H | 166 mm | Высота |
| L | 214 mm | Общая длина |
| ?m | 6,82 kg | Вес |
| A1 | 25 mm | Ширина направляющего паза |
| H13 | Ширина направляющего паза, допуск | |
| H1 | 151 mm | Расстояние, направляющие пазы |
| 0,25 mm | Расстояние, направляющие пазы, верхнее отклонение | |
| -0,25 mm | Расстояние, направляющие пазы, нижнее отклонение | |
| N | 41 mm | Крепежное отверстие |
| L1 | 135 mm | Расстояние, ось вала |
| L2 | 20 mm | Длина перемычки |
| L3 | 120 mm | Длина направляющего паза |
| A | 70 mm | Ширина корпуса, сторона крепления |
| N1 | 35 mm | Ширина выемки |
| N2 | 70 mm | Высота выемки |
| S1 | 44,5 mm | Расстояние от закрепительного элемента до дорожки качения |
| T | 110 mm | Высота корпуса, сторона крепления |
| Q | M6 | Присоединительная резьба для смазывания |
| A2 | 50 mm | Ширина корпуса |
| TUE13/14 | Корпус | |
| GE70-XL-KTT-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
Приобретайте Корпусной узел с закрепляемым подшипником TTUE70-XL у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Корпусной узел с закрепляемым подшипником TTUE70-XL характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники INA всегда популярны и, как правило, есть в наличии. INA изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
