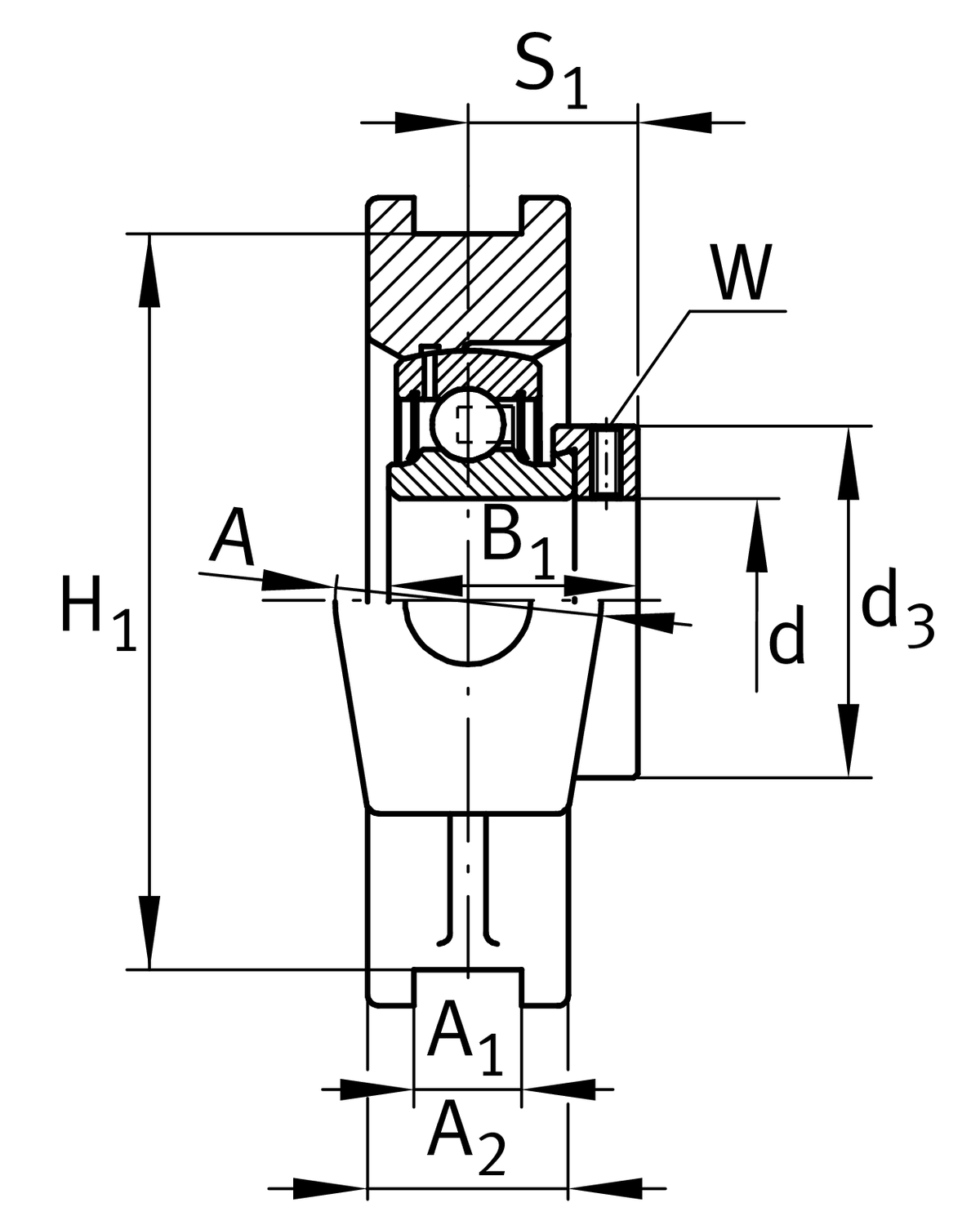

Корпусные узлы с закрепляемыми подшипниками PTUE, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, P-уплотнения
| d | 30 mm | Диаметр отверстия |
| H | 102 mm | Высота |
| L | 114,5 mm | Общая длина |
| ?m | 1,19 kg | Вес |
| A1 | 12 mm | Ширина направляющего паза |
| H13 | Ширина направляющего паза, допуск | |
| H1 | 89 mm | Расстояние, направляющие пазы |
| 0,15 mm | Расстояние, направляющие пазы, верхнее отклонение | |
| -0,15 mm | Расстояние, направляющие пазы, нижнее отклонение | |
| N | 22 mm | Крепежное отверстие |
| L1 | 70 mm | Расстояние, ось вала |
| L2 | 10 mm | Длина перемычки |
| L3 | 57 mm | Длина направляющего паза |
| A | 37 mm | Ширина корпуса, сторона крепления |
| N1 | 18 mm | Ширина выемки |
| N2 | 36,5 mm | Высота выемки |
| S1 | 26,8 mm | Расстояние от закрепительного элемента до дорожки качения |
| T | 56 mm | Высота корпуса, сторона крепления |
| Q | M6 | Присоединительная резьба для смазывания |
| A2 | 25 mm | Ширина корпуса |
| TUE06 | Корпус | |
| GRAE30-XL-NPP-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
PTUE30-XL доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.

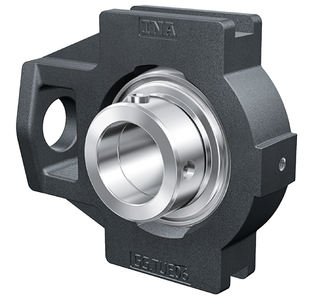

ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Корпусной узел с закрепляемым подшипником PTUE30-XL характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция INA пользуется спросом и обычно доступна. INA изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
