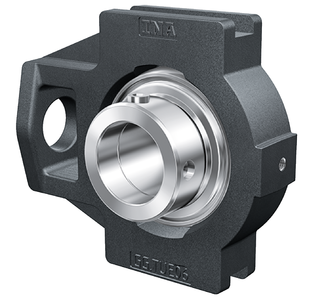

Корпусные узлы с закрепляемыми подшипниками PTUE, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, P-уплотнения
| d | 20 mm | Диаметр отверстия |
| H | 90 mm | Высота |
| L | 94,5 mm | Общая длина |
| ?m | 0,86 kg | Вес |
| A1 | 12 mm | Ширина направляющего паза |
| H13 | Ширина направляющего паза, допуск | |
| H1 | 76 mm | Расстояние, направляющие пазы |
| 0,15 mm | Расстояние, направляющие пазы, верхнее отклонение | |
| -0,15 mm | Расстояние, направляющие пазы, нижнее отклонение | |
| N | 19 mm | Крепежное отверстие |
| L1 | 60 mm | Расстояние, ось вала |
| L2 | 9 mm | Длина перемычки |
| L3 | 50 mm | Длина направляющего паза |
| A | 37 mm | Ширина корпуса, сторона крепления |
| N1 | 18 mm | Ширина выемки |
| N2 | 32 mm | Высота выемки |
| S1 | 23,5 mm | Расстояние от закрепительного элемента до дорожки качения |
| T | 51 mm | Высота корпуса, сторона крепления |
| Q | M6 | Присоединительная резьба для смазывания |
| A2 | 25 mm | Ширина корпуса |
| TUE04 | Корпус | |
| GRAE20-XL-NPP-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
PTUE20-XL можно заказать в нашем магазине с доставкой напрямую от завода. Это гарантирует стабильное качество и конкурентные цены. А если у вас есть коммерческое предложение на такие подшипники, мы сделаем расчёт с учётом лучших условий.
Интернет-магазин ПК Партнер гарантирует удобные условия доставки и оплаты. Корпусной узел с закрепляемым подшипником PTUE20-XL обеспечивает надежную работу механизмов, и мы готовы предоставить информацию по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит подшипники высокого качества с гарантией.
Уточнить условия доставки и оплаты можно на странице «Оплата и доставка» или через обратный звонок. Специалисты ПК Партнер свяжутся с вами в рабочее время и помогут оформить заказ.
