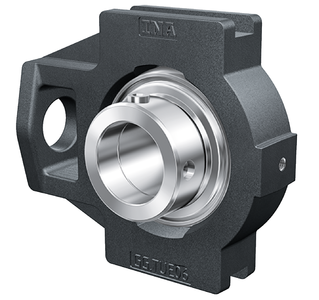

Корпусные узлы с закрепляемыми подшипниками PTUE, корпус из серого чугуна, подшипник с эксцентриковым закрепительным кольцом, P-уплотнения
| d | 45 mm | Диаметр отверстия |
| H | 115 mm | Высота |
| L | 141 mm | Общая длина |
| ?m | 2,32 kg | Вес |
| A1 | 16 mm | Ширина направляющего паза |
| H13 | Ширина направляющего паза, допуск | |
| H1 | 102 mm | Расстояние, направляющие пазы |
| 0,15 mm | Расстояние, направляющие пазы, верхнее отклонение | |
| -0,15 mm | Расстояние, направляющие пазы, нижнее отклонение | |
| N | 29 mm | Крепежное отверстие |
| L1 | 88 mm | Расстояние, ось вала |
| L2 | 16 mm | Длина перемычки |
| L3 | 82 mm | Длина направляющего паза |
| A | 50 mm | Ширина корпуса, сторона крепления |
| N1 | 20 mm | Ширина выемки |
| N2 | 49 mm | Высота выемки |
| S1 | 32,8 mm | Расстояние от закрепительного элемента до дорожки качения |
| T | 82 mm | Высота корпуса, сторона крепления |
| Q | M6 | Присоединительная резьба для смазывания |
| A2 | 35 mm | Ширина корпуса |
| TUE09 | Корпус | |
| GRAE45-XL-NPP-B | Условное обозначение подшипника |
| Tmin | -20 °C | Мин. рабочая температура |
| Tmax | 120 °C | Макс. рабочая температура |
| Material | GG | Grey cast iron |
PTUE45-XL доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Корпусной узел с закрепляемым подшипником PTUE45-XL характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
