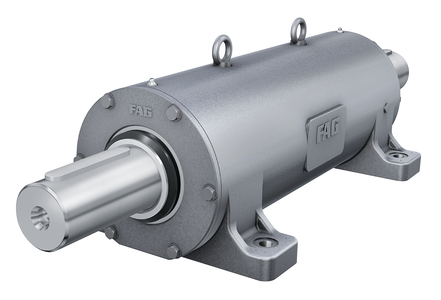

Стационарный корпус, состоящий из корпуса VR, вала VRW и двух подшипников
Variant D
| d | 45 mm | Shaft diameter |
| a | 210 mm | Длина основания |
| h1 | 135 mm | Высота |
| g2 | 343 mm | Общая ширина с крышкой |
| ?m | 24,7 kg | Вес |
| B | 25 mm | Ширина |
| b | 52 mm | Ширина основания |
| c | 22 mm | Высота основания |
| D | 100 mm | Наружный диаметр подшипника |
| d2 | 55 mm | Диаметр заплечика вала |
| d4 | 38 mm | Диаметр вала, наружный сегмент |
| e | 282 mm | Ширина закрепительных элементов |
| h | 70 mm | Высота центра |
| m | 170 mm | Расстояние, крепежные отверстия |
| n | 250 mm | Расстояние между отверстиями, ширина |
| s | M12 | Размер крепежных винтов |
| w1 | 527 mm | Длина вала, общая |
| w2 | 80 mm | Расстояние до торца вала |
| w3 | 82 mm | Длина сегмента от заплечика до торца вала |
| w4 | 145 mm | Длина до торца вала |
| w5 | 237 mm | Длина среднего сегмента вала |
| NU309-E-TVP2-C3 | Условное обозначение подшипника | |
| 6309-C3 | Условное обозначение референсного подшипника | |
| VR309-D | Корпус |
Узел стационарного корпуса VRE309-D доступна к заказу в нашем магазине с поставкой напрямую от производителя. Это позволяет нам держать оптимальные цены. Если вы получили коммерческое предложение от другого поставщика, мы пересчитаем его и предложим более выгодные условия.
ПК Партнер обеспечивает удобную доставку и гибкие условия оплаты. Узел стационарного корпуса VRE309-D характеризуется долговечностью, и мы готовы предоставить информацию по областям его применения. Продукция FAG всегда востребована и, как правило, есть на складе. FAG выпускает качественные подшипники с заводской гарантией.
Подробности условий доставки и оплаты доступны на странице «Оплата и доставка» или через обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время, ответит на вопросы и поможет с заказом.
