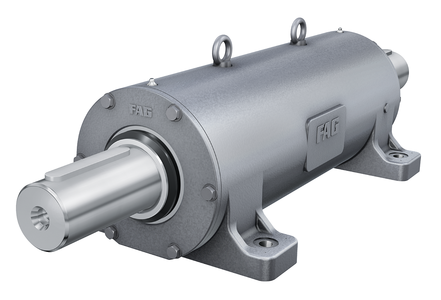

Стационарный корпус, состоящий из корпуса VR, вала VRW и двух подшипников
Variant E
| d | 80 mm | Shaft diameter |
| a | 320 mm | Длина основания |
| h1 | 217 mm | Высота |
| g2 | 550 mm | Общая ширина с крышкой |
| ?m | 106,8 kg | Вес |
| B | 39 mm | Ширина |
| b | 80 mm | Ширина основания |
| c | 30 mm | Высота основания |
| D | 170 mm | Наружный диаметр подшипника |
| d2 | 95 mm | Диаметр заплечика вала |
| d4 | 70 mm | Диаметр вала, наружный сегмент |
| e | 430 mm | Ширина закрепительных элементов |
| h | 112 mm | Высота центра |
| m | 260 mm | Расстояние, крепежные отверстия |
| n | 420 mm | Расстояние между отверстиями, ширина |
| s | M16 | Размер крепежных винтов |
| w1 | 861 mm | Длина вала, общая |
| w2 | 140 mm | Расстояние до торца вала |
| w3 | 143 mm | Длина сегмента от заплечика до торца вала |
| w4 | 227,5 mm | Длина до торца вала |
| w5 | 367 mm | Длина среднего сегмента вала |
| w7 | 266,5 mm | Lenght shaft end |
| NU316-E-TVP2-C3 | Условное обозначение подшипника | |
| NU316-E-TVP2-C3 + 6316-C3 | Условное обозначение референсного подшипника | |
| VR316-E | Корпус |
В нашем магазине Узел стационарного корпуса VRE316-E продаётся по прямым ценам от производителя. Мы работаем без посредников, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас есть КП, мы можем подготовить более выгодное предложение.
ПК Партнер радует клиентов лучшими условиями доставки и оплаты. Узел стационарного корпуса VRE316-E отличается долговечностью, и мы расскажем о его технических характеристиках. Подшипники FAG популярны и, как правило, есть на складе. FAG выпускает надежные подшипники с заводской гарантией.
Информация об оплате и доставке доступна на странице «Оплата и доставка» или через запрос обратного звонка. Команда ПК Партнер свяжется с вами в течение дня и ответит на все вопросы по заказу.
