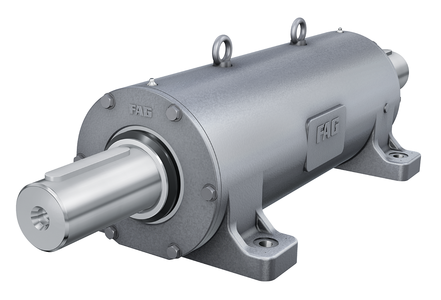

Стационарный корпус, состоящий из корпуса VR, вала VRW и двух подшипников

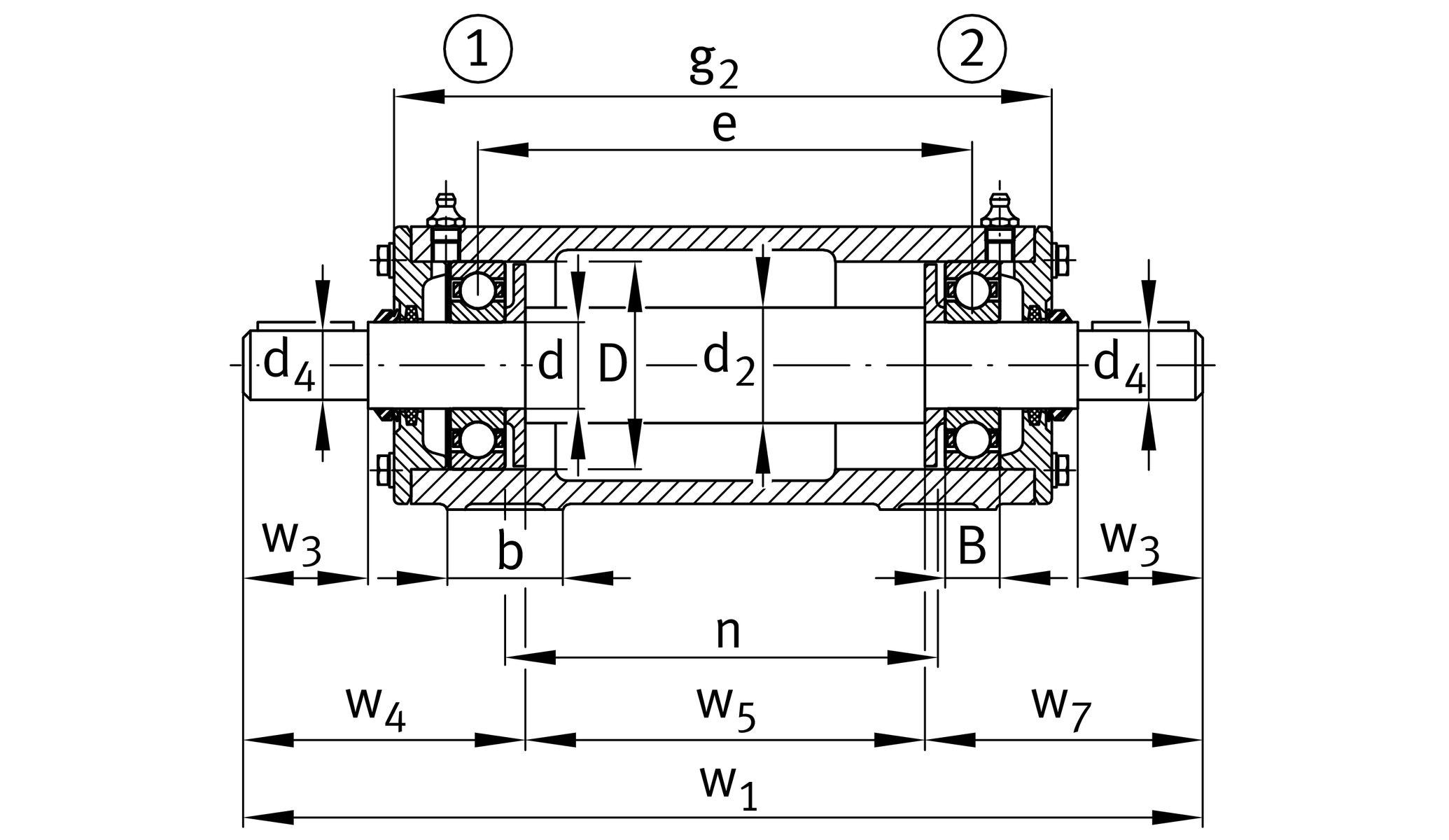

| d | 80 mm | Shaft diameter |
| a | 320 mm | Длина основания |
| h1 | 217 mm | Высота |
| g2 | 550 mm | Общая ширина с крышкой |
| ?m | 101,6 kg | Вес |
| B | 39 mm | Ширина |
| b | 80 mm | Ширина основания |
| c | 30 mm | Высота основания |
| D | 170 mm | Наружный диаметр подшипника |
| d2 | 95 mm | Диаметр заплечика вала |
| d4 | 70 mm | Диаметр вала, наружный сегмент |
| e | 466,5 mm | Ширина закрепительных элементов |
| h | 112 mm | Высота центра |
| m | 260 mm | Расстояние, крепежные отверстия |
| n | 420 mm | Расстояние между отверстиями, ширина |
| s | M16 | Размер крепежных винтов |
| w1 | 861 mm | Длина вала, общая |
| w3 | 140 mm | Длина сегмента от заплечика до торца вала |
| w4 | 229,5 mm | Длина до торца вала |
| w5 | 403,5 mm | Длина среднего сегмента вала |
| w7 | 228 mm | Lenght shaft end |
| 6316-C3 | Условное обозначение подшипника | |
| 6316-C3 | Условное обозначение референсного подшипника | |
| VR316-F | Корпус |
Узел стационарного корпуса VRE316-F доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Узел стационарного корпуса VRE316-F характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники FAG востребованы и обычно доступны на наших складах. FAG производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
