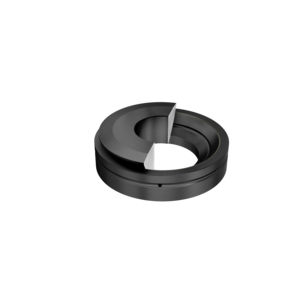

Упорный шарнирный подшипник, обслуживаемый, пара скольжения: сталь/сталь, DIN ISO 12240-3, открытое исполнение
| d | 17 mm | Внутренний диаметр |
| D | 47 mm | Наружный диаметр подшипника |
| T | 16 mm | Высота |
| Ca | 59.300 N | Динамическая грузоподъемность, осевая |
| C0a | 296 N | Статическая грузоподъемность, осевая |
| ?m | 0,159 kg | Вес |
| r1smin | 0,6 mm | Размер монтажной фаски |
| r2smin | 0,2 mm | Размер монтажной фаски |
| da max | 34 mm | Присоединительный размер внутреннего кольца |
| Da min | 30,5 mm | Диаметр соединения с корпусом |
| dK | 50 mm | Диаметр сферы |
| d2 | 43,4 mm | Присоединительный размер внутреннего кольца |
| d3 | 34 mm | Размер резьбы |
| D1 | 28 mm | Внутренний диаметр свободного кольца |
| B | 11,5 mm | Ширина |
| C | 11,5 mm | Ширина наружного кольца |
| s | 11 mm | Расстояние от плоскости до центра сферы |
| A | 5 mm | Расстояние до смазочного отверстия |
| ? | 6 ° | Угол опрокидывания |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Нижнее отклонение допуска, внутренний диаметр подшипника |
| DOT | 0 mm | Наружный диаметр, верхнее отклонение допуска |
| DUT | -0,011 mm | Наружный диаметр, нижнее отклонение допуска |
| TOT | 0 mm | Высота, верхнее отклонение допуска |
| TUT | -0,4 mm | Высота, нижнее отклонение допуска |
| COT | 0 mm | Ширина наружного кольца, верхнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,24 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики
Сферический шарнирный подшипник GE17-AX доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Сферический шарнирный подшипник GE17-AX характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
