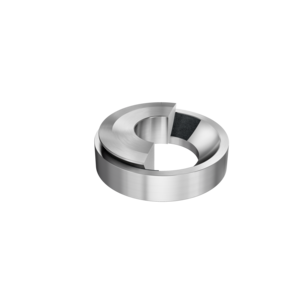

Упорный шарнирный подшипник, необслуживаемый, DIN ISO 12240-3, тугое кольцо с твердым хромированием, открытое исполнение
| d | 70 mm | Диаметр отверстия подшипника |
| D | 160 mm | Наружный диаметр подшипника |
| T | 50 mm | Высота |
| B | 40 mm | Ширина внутреннего кольца |
| Ca | 2.420.000 N | Динамическая грузоподъемность, осевая |
| C0a | 4.030.000 N | Статическая грузоподъемность, осевая |
| ?m | 5,68 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| r2smin | 0,3 mm | Размер монтажной фаски |
| da max | 121 mm | Присоединительный размер внутреннего кольца |
| Da min | 102 mm | Диаметр соединения с корпусом |
| dK | 170 mm | Диаметр сферы |
| d2 | 149,5 mm | Наружный диаметр проушины |
| d3 | 121 mm | Диаметр торцевой поверхности тугого кольца |
| D1 | 95 mm | Диаметр отверстия свободного кольца |
| C | 36 mm | Ширина наружного кольца |
| s | 35 mm | Расстояние от плоскости до центра сферы |
| ? | 6 ° | Угол опрокидывания |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,015 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| DOT | 0 mm | Наружный диаметр, верхнее отклонение допуска |
| DUT | -0,025 mm | Наружный диаметр, нижнее отклонение допуска |
| TOT | 0 mm | Высота, верхнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| TUT | -0,4 mm | Высота, нижнее отклонение допуска |
| BUT | -0,3 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| COT | 0 mm | Ширина наружного кольца, верхнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 150 °C | Макс. рабочая температура |
Сферический шарнирный подшипник GE70-AW доступен для покупки с прямой поставкой от завода. Мы обеспечиваем честные цены и надежное качество. Если вы прислали коммерческое предложение от другого поставщика, мы сравним условия и предложим более выгодные.
В ПК Партнер вы получите оптимальные условия доставки и оплаты. Сферический шарнирный подшипник GE70-AW характеризуется надежностью, и мы с радостью предоставим детали его применения. Подшипники INA востребованы и обычно доступны на наших складах. INA производит качественные подшипники с гарантией.
Подробности доставки и оплаты вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Наши менеджеры ПК Партнер свяжутся с вами, проконсультируют и помогут с оформлением.
