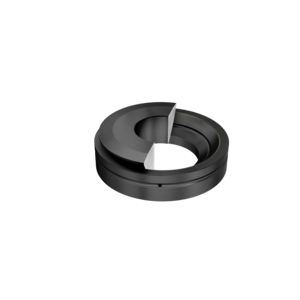

Упорный шарнирный подшипник, обслуживаемый, пара скольжения: сталь/сталь, DIN ISO 12240-3, открытое исполнение
| d | 70 mm | Внутренний диаметр |
| D | 160 mm | Наружный диаметр подшипника |
| T | 50 mm | Высота |
| Ca | 807.000 N | Динамическая грузоподъемность, осевая |
| C0a | 4.030.000 N | Статическая грузоподъемность, осевая |
| ?m | 5,6 kg | Вес |
| r1smin | 1 mm | Размер монтажной фаски |
| r2smin | 0,3 mm | Размер монтажной фаски |
| da max | 121 mm | Присоединительный размер внутреннего кольца |
| Da min | 102 mm | Диаметр соединения с корпусом |
| dK | 170 mm | Диаметр сферы |
| d2 | 149,5 mm | Присоединительный размер внутреннего кольца |
| d3 | 121 mm | Размер резьбы |
| D1 | 95 mm | Внутренний диаметр свободного кольца |
| B | 40 mm | Ширина |
| C | 36 mm | Ширина наружного кольца |
| s | 35 mm | Расстояние от плоскости до центра сферы |
| A | 13,5 mm | Расстояние до смазочного отверстия |
| ? | 6 ° | Угол опрокидывания |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,015 mm | Нижнее отклонение допуска, внутренний диаметр подшипника |
| DOT | 0 mm | Наружный диаметр, верхнее отклонение допуска |
| DUT | -0,025 mm | Наружный диаметр, нижнее отклонение допуска |
| TOT | 0 mm | Высота, верхнее отклонение допуска |
| TUT | -0,4 mm | Высота, нижнее отклонение допуска |
| COT | 0 mm | Ширина наружного кольца, верхнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,3 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Характеристики
Приобретайте Сферический шарнирный подшипник GE70-AX у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Сферический шарнирный подшипник GE70-AX характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники INA всегда популярны и, как правило, есть в наличии. INA изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
