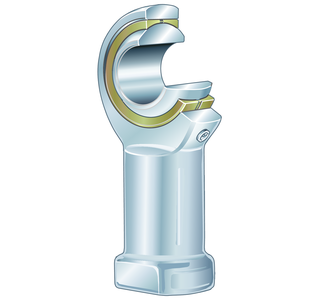

Шарнирная головка с внутренней резьбой, правая резьба, обслуживаемая, пара скольжения: сталь/бронза, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение
| d | 6 mm | Диаметр отверстия подшипника |
| D | 16 mm | Наружный диаметр подшипника |
| B | 9 mm | Ширина внутреннего кольца |
| Cr | 4.320 N | Динамическая грузоподъемность, радиальная |
| C0r | 7.990 N | Статическая грузоподъемность, радиальная |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| ?m | 28,527 g | Вес |
| dK | 12,7 mm | Диаметр сферы |
| d1 | 8,9 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 20 mm | Наружный диаметр проушины |
| d3 | M6 | Размер резьбы |
| d4 | 10 mm | Диаметр хвостовика |
| h1 | 30 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? | 13 ° | Угол опрокидывания |
| l3 | 12 mm | Длина резьбы, внутренняя резьба |
| l4 | 40 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 5 mm | Длина хвостовика шарнирной головки |
| l7 | 11 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 13 mm | Диаметр хвостовика, большой |
| C1 | 6,75 mm | Ширина проушины шарнирной головки |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 11 mm | Размер под ключ |
| dOT | 0,012 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 mm | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 250 °C | Макс. рабочая температура |
Шарнирная головка GIKR6-PB можно заказать в нашем магазине с доставкой напрямую от завода. Это гарантирует стабильное качество и конкурентные цены. А если у вас есть коммерческое предложение на такие подшипники, мы сделаем расчёт с учётом лучших условий.
Интернет-магазин ПК Партнер гарантирует удобные условия доставки и оплаты. Шарнирная головка GIKR6-PB обеспечивает надежную работу механизмов, и мы готовы предоставить информацию по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит подшипники высокого качества с гарантией.
Уточнить условия доставки и оплаты можно на странице «Оплата и доставка» или через обратный звонок. Специалисты ПК Партнер свяжутся с вами в рабочее время и помогут оформить заказ.
