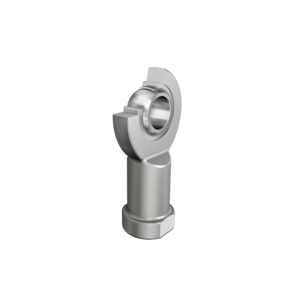

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, левая резьба
| d | 6 mm | Диаметр отверстия подшипника |
| D | 14 mm | Наружный диаметр подшипника |
| B | 6 mm | Ширина внутреннего кольца |
| Cr | 3.600 N | Динамическая грузоподъемность, радиальная |
| C0r | 10.300 N | Статическая грузоподъемность, радиальная |
| ?m | 23 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 10 mm | Диаметр сферы |
| d1 | 8 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 21 mm | Наружный диаметр проушины |
| d3 | M6 | Размер резьбы |
| d4 | 10 mm | Диаметр хвостовика |
| h1 | 30 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 4,4 mm | Ширина проушины шарнирной головки |
| ? | 13 ° | Угол опрокидывания |
| l3 | 11 mm | Длина резьбы, внутренняя резьба |
| l4 | 40,5 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 5 mm | Длина хвостовика шарнирной головки |
| l7 | 12 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 13 mm | Диаметр хвостовика, большой |
| W | 11 mm | Размер под ключ |
| Gr | 0 - 0,032 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
В нашем магазине вы найдёте Шарнирная головка GIL6-UK по конкурентной цене с прямой поставкой от производителя. Мы гарантируем прозрачные условия сделки и быструю доставку. Если у вас есть КП на закупку, пришлите его нам — мы подготовим более выгодное предложение.
ПК Партнер предлагает лучшие условия доставки и оплаты. Шарнирная головка GIL6-UK обеспечивает долговечность, и мы ответим на любые вопросы о его технических характеристиках. Подшипники INA востребованы и обычно в наличии на наших складах. INA изготавливает качественные подшипники с заводской гарантией.
Информацию об оплате и доставке уточняйте на странице «Оплата и доставка» или через запрос обратного звонка. Наша команда ПК Партнер свяжется с вами и поможет оформить заказ.
