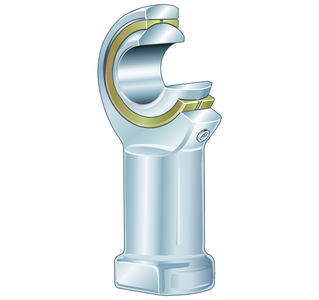

Шарнирная головка с внутренней резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/бронза, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение
| d | 8 mm | Диаметр отверстия подшипника |
| D | 19 mm | Наружный диаметр подшипника |
| B | 12 mm | Ширина внутреннего кольца |
| Cr | 7.200 N | Динамическая грузоподъемность, радиальная |
| C0r | 13.100 N | Статическая грузоподъемность, радиальная |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| ?m | 49,309 g | Вес |
| dK | 15,875 mm | Диаметр сферы |
| d1 | 10,3 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 24 mm | Наружный диаметр проушины |
| d3 | M8 | Размер резьбы |
| d4 | 12,5 mm | Диаметр хвостовика |
| h1 | 36 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? | 14 ° | Угол опрокидывания |
| l3 | 16 mm | Длина резьбы, внутренняя резьба |
| l4 | 48 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 5 mm | Длина хвостовика шарнирной головки |
| l7 | 13 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 16 mm | Диаметр хвостовика, большой |
| C1 | 9 mm | Ширина проушины шарнирной головки |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 14 mm | Размер под ключ |
| dOT | 0,015 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 mm | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Шарнирная головка GIKL8-PB можно приобрести у нас по цене завода-производителя. Мы сотрудничаем напрямую с заводами, поэтому можем предложить выгодные условия и оперативную поставку. Если у вас уже есть коммерческое предложение на закупку таких подшипников, отправьте его нам — мы проанализируем и подготовим более выгодное предложение.
ПК Партнер обеспечивает лучшие условия доставки и оплаты. Шарнирная головка GIKL8-PB отличается прочностью, и мы поможем с информацией по его применению. Продукция INA пользуется спросом и обычно есть на складе. INA производит надежные подшипники с заводской гарантией.
Детали условий доставки и оплаты указаны на странице «Оплата и доставка», либо закажите обратный звонок. Менеджеры ПК Партнер свяжутся с вами в течение рабочего дня и ответят на все вопросы.
