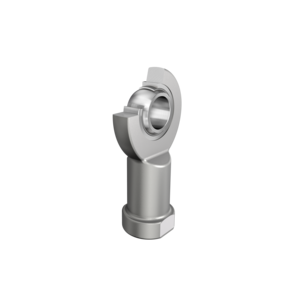

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, правая резьба
| d | 8 mm | Диаметр отверстия подшипника |
| D | 16 mm | Наружный диаметр подшипника |
| B | 8 mm | Ширина внутреннего кольца |
| Cr | 5.850 N | Динамическая грузоподъемность, радиальная |
| C0r | 16.000 N | Статическая грузоподъемность, радиальная |
| ?m | 38 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 13 mm | Диаметр сферы |
| d1 | 10,2 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 24 mm | Наружный диаметр проушины |
| d3 | M8 | Размер резьбы |
| d4 | 12,5 mm | Диаметр хвостовика |
| h1 | 36 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 6 mm | Ширина проушины шарнирной головки |
| ? | 15 ° | Угол опрокидывания |
| l3 | 15 mm | Длина резьбы, внутренняя резьба |
| l4 | 48 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 5 mm | Длина хвостовика шарнирной головки |
| l7 | 14 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 16 mm | Диаметр хвостовика, большой |
| W | 14 mm | Размер под ключ |
| Gr | 0 - 0,032 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
В нашем магазине доступен Шарнирная головка GIR8-UK с прямой поставкой от производителя. Это позволяет нам гарантировать конкурентные цены и высокое качество. Есть коммерческое предложение на такие подшипники? Мы готовы рассчитать индивидуальные условия, которые будут выгоднее.
В интернет-магазине ПК Партнер вы найдете лучшие условия доставки и оплаты. Шарнирная головка GIR8-UK обеспечивает надежность, и мы расскажем о его технических характеристиках. Подшипники INA востребованы и всегда в наличии на складе. INA выпускает качественные подшипники с гарантией.
