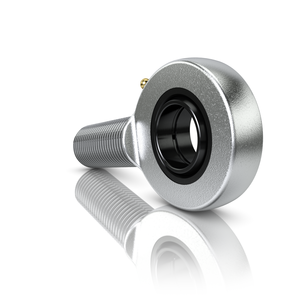

Шарнирная головка с наружной резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/сталь, DIN ISO 12240-4, размерная серия E, форма M, открытое исполнение
| d | 10 mm | Диаметр отверстия подшипника |
| D | 19 mm | Наружный диаметр подшипника |
| B | 9 mm | Ширина внутреннего кольца |
| Cr | 8.160 N | Динамическая грузоподъемность, радиальная |
| C0r | 20.600 N | Статическая грузоподъемность, радиальная |
| ?m | 52,976 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 16 mm | Диаметр шара |
| d1 | 13,2 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 29 mm | Наружный диаметр проушины |
| d3 | M10 | Размер резьбы |
| h | 48 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 7 mm | Ширина проушины шарнирной головки |
| ? | 12 ° | Угол опрокидывания |
| l1 | 26 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| l2 | 62,5 mm | Общая длина шарнирной головки с наружной резьбой |
| l7 | 15 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0,023 - 0,068 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -60 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
| Sealing | Without | без |
| Radial internal clearance | CN | Группа N (CN) |
Характеристики
Хотите приобрести Шарнирная головка GAL10-DO по выгодной цене? В нашем магазине это возможно, ведь мы работаем напрямую с производителями. Если у вас есть КП на такие подшипники, мы можем предложить более выгодный вариант.
Интернет-магазин ПК Партнер предлагает удобные условия доставки и оплаты. Шарнирная головка GAL10-DO обеспечивает стабильную работу, и мы готовы ответить на вопросы о его параметрах. Подшипники INA всегда востребованы и, как правило, есть в наличии. INA изготавливает долговечные подшипники с гарантией качества.
Узнайте все о доставке и оплате на странице «Оплата и доставка» или запросите обратный звонок. Сотрудники ПК Партнер оперативно свяжутся с вами и помогут оформить заказ.
