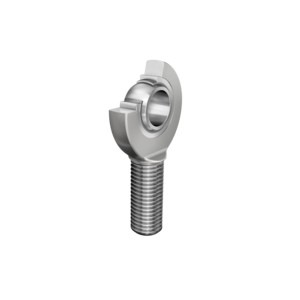

Шарнирная головка, с наружной резьбой, правая резьба, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма M, внутреннее кольцо с твердым хромированием, открытое исполнение
| d | 10 mm | Диаметр отверстия подшипника |
| d2 | 29 mm | Наружный диаметр проушины |
| D | 19 mm | Наружный диаметр подшипника |
| l2 | 62,5 mm | Общая длина шарнирной головки с наружной резьбой |
| B | 9 mm | Ширина внутреннего кольца |
| Cr | 8.640 N | Динамическая грузоподъемность, радиальная |
| C0r | 20.600 N | Статическая грузоподъемность, радиальная |
| ?m | 53,374 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 16 mm | Диаметр шарика |
| d1 | 13,2 mm | Наружный диаметр торца внутреннего кольца |
| d3 | M10 | Размер резьбы |
| h | 48 mm | Длина хвостовика c наружной резьбой до центра отверстия шарнира |
| C1 | 7 mm | Ширина проушины шарнирной головки |
| ? | 12 ° | Угол опрокидывания |
| l1 | 26 mm | Длина резьбы, наружная резьба |
| l7 | 15 mm | Расстояние от центра отверстия шарнира до хвостовика |
| Gr | 0 - 0,032 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Приобретайте Шарнирная головка GAR10-UK у нас по цене производителя. Мы работаем напрямую с заводами, поэтому можем предложить лучшие условия на рынке. Если у вас есть коммерческое предложение, пришлите его нам — мы подготовим для вас ещё более выгодное.
Интернет-магазин ПК Партнер предлагает лучшие условия доставки и оплаты. Шарнирная головка GAR10-UK отличается долговечностью, и мы готовы ответить на вопросы о его характеристиках. Подшипники INA востребованы и, как правило, есть в наличии. INA производит качественные подшипники с заводской гарантией.
Условия оплаты и доставки указаны на странице «Оплата и доставка», либо запросите обратный звонок. Команда ПК Партнер свяжется с вами в рабочее время и ответит на все вопросы.
