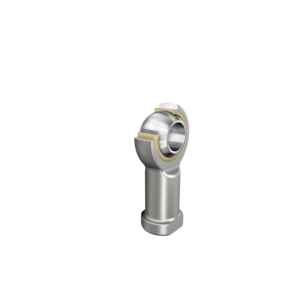

Шарнирная головка, с внутренней резьбой, левая резьба, необслуживаемая, антифрикционный слой: пленка PTFE, наружное кольцо из бронзы, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение
| d | 10 mm | Диаметр отверстия подшипника |
| D | 22 mm | Наружный диаметр подшипника |
| B | 14 mm | Ширина внутреннего кольца |
| Cr | 18.100 N | Динамическая грузоподъемность, радиальная |
| C0r | 18.500 N | Статическая грузоподъемность, радиальная |
| ?m | 78,705 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 19,05 mm | Диаметр сферы |
| d1 | 12,9 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 28 mm | Наружный диаметр проушины |
| d3 | M10 | Размер резьбы |
| d4 | 15 mm | Диаметр хвостовика |
| h1 | 43 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 10,5 mm | Ширина проушины шарнирной головки |
| ? | 13 ° | Угол опрокидывания |
| l3 | 20 mm | Длина резьбы, внутренняя резьба |
| l4 | 57 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 6,5 mm | Длина хвостовика шарнирной головки |
| l7 | 15 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 19 mm | Диаметр хвостовика, большой |
| W | 17 mm | Размер под ключ |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| dOT | 0,015 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 mm | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
