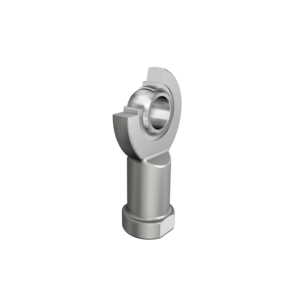

Шарнирная головка, с внутренней резьбой, необслуживаемая, антифрикционный слой: композит на основе PTFE, DIN ISO 12240-4, размерная серия E, форма F, внутреннее кольцо с твердым хромированием, открытое исполнение, правая резьба
| d | 10 mm | Диаметр отверстия подшипника |
| D | 19 mm | Наружный диаметр подшипника |
| B | 9 mm | Ширина внутреннего кольца |
| Cr | 8.640 N | Динамическая грузоподъемность, радиальная |
| C0r | 22.000 N | Статическая грузоподъемность, радиальная |
| ?m | 65,267 g | Вес |
| r1smin | 0,3 mm | Размер монтажной фаски |
| dK | 16 mm | Диаметр сферы |
| d1 | 13,2 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 29 mm | Наружный диаметр проушины |
| d3 | M10 | Размер резьбы |
| d4 | 15 mm | Диаметр хвостовика |
| h1 | 43 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| C1 | 7 mm | Ширина проушины шарнирной головки |
| ? | 12 ° | Угол опрокидывания |
| l3 | 20 mm | Длина резьбы, внутренняя резьба |
| l4 | 57,5 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 6,5 mm | Длина хвостовика шарнирной головки |
| l7 | 15 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 19 mm | Диаметр хвостовика, большой |
| W | 17 mm | Размер под ключ |
| Gr | 0 - 0,032 mm | Радиальный зазор |
| dOT | 0 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | -0,008 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Приобретайте Шарнирная головка GIR10-UK у нас — напрямую от производителей. Это позволяет нам предлагать выгодные условия и быстрые поставки. Если у вас есть существующее КП, мы можем улучшить его условия и сделать предложение выгоднее.
ПК Партнер предлагает лучшие условия доставки и оплаты. Шарнирная головка GIR10-UK характеризуется высоким качеством, и мы с радостью ответим на вопросы о его характеристиках. Подшипники INA всегда популярны и, как правило, есть в наличии. INA изготавливает прочные подшипники с гарантией надежности.
Все детали по доставке и оплате указаны на странице «Оплата и доставка», либо запросите обратный звонок. Менеджеры ПК Партнер оперативно ответят на ваши вопросы и помогут с оформлением заказа.
