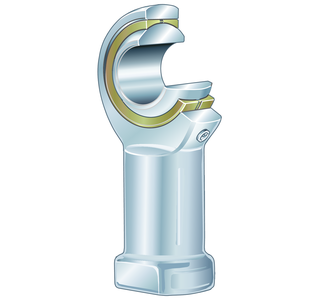

Шарнирная головка с внутренней резьбой, левая резьба, обслуживаемая, пара скольжения: сталь/бронза, DIN ISO 12240-4, размерная серия K, форма F, открытое исполнение
| d | 12 mm | Диаметр отверстия подшипника |
| D | 26 mm | Наружный диаметр подшипника |
| B | 16 mm | Ширина внутреннего кольца |
| Cr | 13.300 N | Динамическая грузоподъемность, радиальная |
| C0r | 20.800 N | Статическая грузоподъемность, радиальная |
| Gr | 0 - 0,035 mm | Радиальный зазор |
| ?m | 0,092 kg | Вес |
| dK | 22,225 mm | Диаметр сферы |
| d1 | 15,4 mm | Наружный диаметр торца внутреннего кольца |
| d2 | 32 mm | Наружный диаметр проушины |
| d3 | M12 | Размер резьбы |
| d4 | 17,5 mm | Диаметр хвостовика |
| h1 | 50 mm | Длина хвостовика c внутренней резьбой до центра отверстия шарнира |
| ? | 13 ° | Угол опрокидывания |
| l3 | 22 mm | Длина резьбы, внутренняя резьба |
| l4 | 66 mm | Общая длина шарнирной головки с внутренней резьбой |
| l5 | 6,5 mm | Длина хвостовика шарнирной головки |
| l7 | 17 mm | Расстояние от центра отверстия шарнира до хвостовика |
| d5 | 22 mm | Диаметр хвостовика, большой |
| C1 | 12 mm | Ширина проушины шарнирной головки |
| r1smin | 0,3 mm | Размер монтажной фаски |
| W | 19 mm | Размер под ключ |
| dOT | 0,018 mm | Диаметр отверстия подшипника, верхнее отклонение допуска |
| dUT | 0 mm | Диаметр отверстия подшипника, нижнее отклонение допуска |
| dT | H7 mm | Диаметр отверстия подшипника, допуск |
| BOT | 0 mm | Ширина внутреннего кольца, верхнее отклонение допуска |
| BUT | -0,12 mm | Ширина внутреннего кольца, нижнее отклонение допуска |
| Tmin | -50 °C | Мин. рабочая температура |
| Tmax | 200 °C | Макс. рабочая температура |
Шарнирная головка GIKL12-PB доступен к покупке с прямой поставкой от завода. Мы предлагаем честные цены и гарантируем качество. Если у вас уже есть КП на эти подшипники, отправьте его нам — мы предложим условия, которые будут более выгодными для вас.
ПК Партнер обеспечивает удобную доставку и выгодные условия оплаты. Шарнирная головка GIKL12-PB характеризуется прочностью, и мы расскажем о его технических параметрах. Продукция INA пользуется спросом и обычно доступна. INA изготавливает надежные подшипники с гарантией качества.
Все о доставке и оплате вы найдете на странице «Оплата и доставка» или можете заказать обратный звонок. Специалисты ПК Партнер свяжутся с вами и помогут с оформлением заказа.
